Двопроекційна ангіографічна система з унікальною С-аркою Alphenix Biplane

14.09.2023
Корисні статті

Alphenix Biplane розроблена відповідно до останніх вимог та стандартів інтервенційних процедур, а саме зменшення дози випромінювання та скорочення часу процедури.



Двопроекційна (біпланова) ангіографічна система з унікальною С-аркою на підлозі та Ω-аркою з кріпленням на стелі має широкий вибір розміру детекторів в залежності від потреб відділення.



Забезпечуючи неперевершений гнучкий доступ до пацієнта, п'ятиосьова система з кріпленням на підлозі та Ω-арка з кріпленням на стелі ідеально підходять для інтервенційних процедур в нейрохірургії та кардіології, особливо дитячій.



Ω-арка з унікальною змінною висотою забезпечує спрощене позиціонування в режимі біплану та має можливість латерального переміщення, дбаючи про безпеку пацієнта та прискорює робочий процес, без необхідності переміщення пацієнта.



  • Діапазон покриття від голови до ніг (поздовжній рух) – 200 см (як справа, так і зліва пацієнта), не враховуючи діапазон переміщення столу;
  • Діапазон покриття від пальців однієї руки до пальців іншої (поперечний рух фронтальної арки) – 200 см, не враховуючи діапазон переміщення столу;
  • Діапазон поздовжнього руху Ω-арки (латеральної арки) – 340 см, не враховуючи діапазон переміщення столу;
  • Діапазон поперечного руху Ω-арки (латеральної арки) – 49 см, не враховуючи діапазон переміщення столу;
  • Синхронізоване обертання детекторів і коліматорів;
  • Вільний робочий простір навколо голови пацієнта для кращого доступу до нього персоналу та допоміжного обладнання завдяки обертанню С-арки на 270°;
  • Дві 3-х фокусні рентгенівські трубки.

Технології, що включені у базову конфігурацію:

  • Збір даних: до 60 кадрів в секунду;
  • Цифрова субтракційна ангіографія (DSA);
  • Режим роботи Roadmap;
  • Запис скопії/графії в пам’ять системи;
  • Вбудований CD/DVD-рекордер для архівації зображень на компакт-диски у форматі DICOM разом з програмою перегляду;
  • Постпроцесинг – перегляд і обробка відзнятих зображень з можливістю введення тексту, виміру кутів та відстаней, інверсії, масштабування і т.п.;
  • Робота у форматі DICOM (DICOM PRINT, STORAGE, STORAGE COMMITMENT, Q&R, MWM та MPPS);
  • Режим дослідження кінцівок (Dynamic Trace) передбачає рух деки столу за напрямком поширення контрастної речовини по периферичних судинах в режимі рентгенографії;
  • Режим Live Zoom надає можливість збільшувати область інтересу без підвищення дози.
  • Вбудований дозиметр (у кожній арці) для вимірювання та відображення накопиченої дози та потужності дози під час випромінювання (можливе створення спеціалізованого звіту про дозу DICOM RDSR).



Інтервенційна ангіографічна система Alphenix Biplane має безліч гнучких конфігурацій, в залежності від потреб вашого відділення:



1. Вибір розміру детектора:

 Для інтервенційних ангіографічних систем Alphenix доступні на вибір плоскі детектори різного розміру відповідно до потреб охоплення зони інтересу.



20 x 20 см

30 x 30 см*

              30 x 40 см*

*Також доступні варіанти з 9 х 9 см Hi-def зоною

2. Технології контролю та зменшення дози:

Режим Spot Fluoro передбачає асиметричну, сфокусовану на проблемній ділянці колімацію з одночасним відображенням оточуючої області та збереженням дози до 70%.

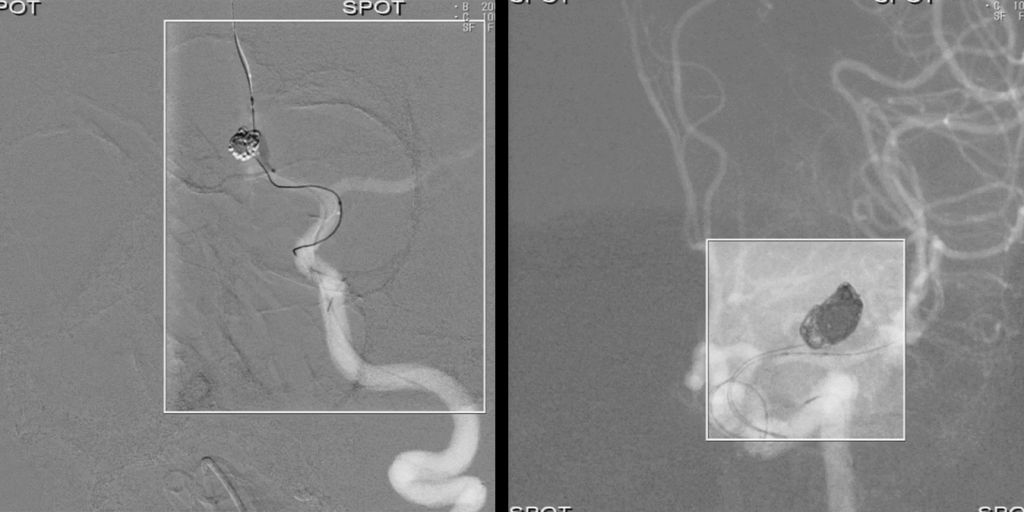

Режим SPOT ROI допомагає зменшити дозу поза межами області інтересу, одночасно дозволяючи візуалізувати навколишню анатомію завдяки застосуванню спеціального фільтру. Відображення не лише пристрою, а й навколишньої анатомії під час встановлення пристрою є дуже важливим для успішного результату.

Dose Tracking System (DTS) – Система стеження за дозою обраховує та відображає в реальному часі дозу на шкіру, отриману пацієнтом. У разі досягнення попередньо заданого критичного рівня дози така система попередження допомагає лікарям уникнути ризику променевого ураження шкіри за рахунок зміни проекції, SID, частоти кадрів.

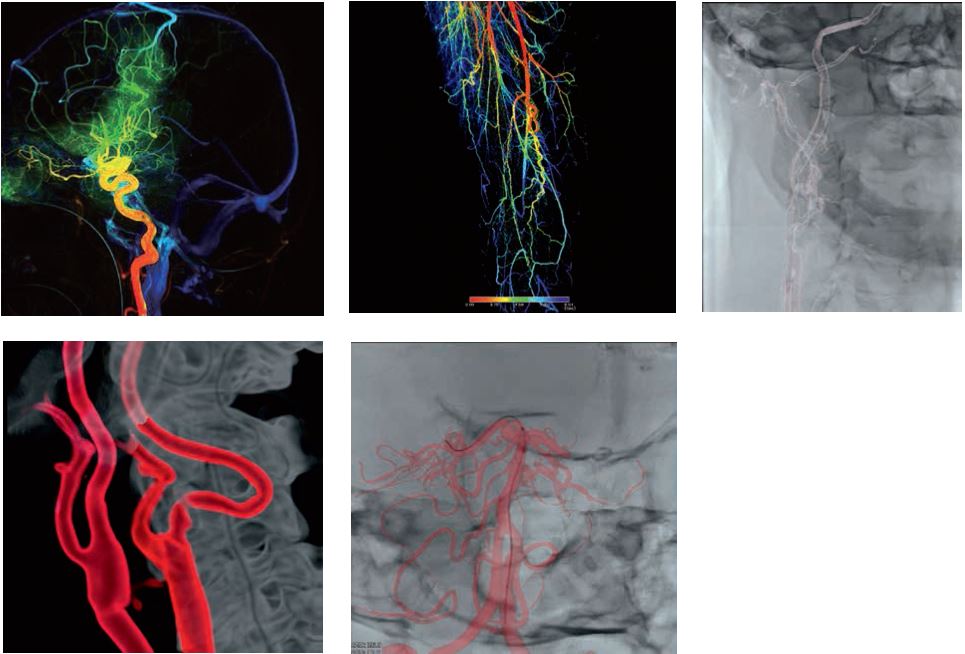

3. Численні програми для кількісного аналізу зображень, програми для покращення візуалізації стентів, програми для аналізу дозового навантаження, функції отримання, аналізу та накладання 3D-зображень, програми для оцінки перфузії судин та широкі можливості постробробки – прокриють усі, навіть найвибагливіші потреби.
