РАЗОМ,

НОВИЙ ПІДХІД

ДО ІНТЕРВЕНЦІЙ.

Ангіографічна система з кріпленням на стелі та великим розміром детектора для застосування в ангіографії та інтервенційній радіології, зокрема інтервенційній онкології.
Забезпечуючи неперевершений гнучкий доступ до пацієнта та можливість отримати 3D об’єм від голови до ніг багатоосьова система з кріпленням на стелі ідеально підходить навіть для найскладніших інтервенційних процедур.

  • Діапазон покриття від голови до ніг (поздовжній рух) – 210 см (як справа, так і зліва пацієнта), не враховуючи діапазон переміщення столу;
  • Діапазон покриття від пальців однієї руки до пальців іншої (поперечний рух) – 90 см, не враховуючи діапазон переміщення столу;
  • Вільний робочий простір навколо голови пацієнта для кращого доступу до нього персоналу та допоміжного обладнання завдяки обертанню С-арки на 270°;
  • Синхронізоване обертання детектору і коліматора;
  • Розмір детектору 30х40 см для найкращого анатомічного покриття;
  • 3-х фокусна рентгенівська трубка;
  • 8-ми Мегапіксельний 58-дюймовий широкоформатний медичний монітор з роздільною здатністю 3840 × 2160 в операційній кімнаті (опційно).

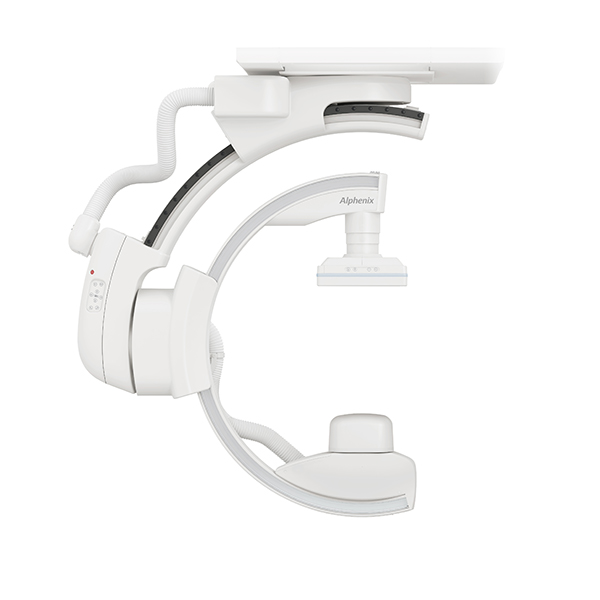

Система Alphenix Sky+ має унікальну конструкцію подвійної С-арки, завдяки цьому забезпечується:


  • надшвидке покриття всього тіла;
  • вільний доступ до голови пацієнта;
  • отримання зображень у режимі 3D від голови до ніг.


Завдяки ізоцентричному обертанню система Alphenix Sky+ забезпечує неперевершений доступ та покриття навіть при найскладніших втручаннях. Подвійна конструкція С-арки з можливістю обертанням як справа, так і зліва від пацієнта з найбільшою швидкістю дозволяє скоротити час затримки дихання, зменшити кількість контрасту та отримати бездоганний 3D об'єм від голови до п’ят без необхідності переміщувати пацієнта:


  • 210° покриття С-аркою як справа, так і зліва від пацієнта;
  • 80˚/с швидкість обертання для 3D об’єму;
  • 60 кадрів/с швидкість зйомки;
  • 600 проекцій для КТ-подібної реконструкції;
  • 3D / КТ програмне забезпечення.

Крім того, забезпечується:



  • Швидкий доступ до периферії без необхідності переміщувати пацієнта або деку стола;
  • Економія простору завдяки обертанню системи в положення АР під час процедури, наприклад, біопсії довгими голками.

Новий сенсорний пульт керування
Конфігуруються численні вкладки відповідно до потреб користувачів:
Початковий екран:

  • Легко зареєструвати або вибрати бажаний клінічний протокол на планшеті, що кріпиться на столі (або на стійці);
  • Вкладка вибору програм:
  • Інтуїтивно зрозумілий графічний інтерфейс дозволяє вибрати відповідну програму відповідно до анатомічної області;
  • Функції залежно від потреб:
  • Додаткові функції налаштовуються під кожен робочий процес, легко активуються за потреби; для швидкого доступу часто вживані можуть буди додані у вкладку «Favorite»;
  • Інтуїтивний вибір положення С-арки:
  • Швидко додати, вибрати та відтворити положення С-арки завдяки піктограмам на екрані;
  • Керування жестами;
  • Вибір конфігурації монітору;
  • Керування робочою станцією.


Технології контролю та зменшення дози:



  • Вбудований дозиметр для вимірювання та відображення накопиченої дози та потужності дози під час випромінювання (можливе створення спеціалізованого звіту про дозу DICOM RDSR);
  • Режим Spot Fluoro передбачає асиметричну, сфокусовану на проблемній ділянці колімацію з одночасним відображенням оточуючої області та збереженням дози до 70%.
  • Dose Tracking System (DTS) – Система стеження за дозою обраховує та відображає в реальному часі дозу на шкіру, отриману пацієнтом. У разі досягнення попередньо заданого критичного рівня дози така система попередження допомагає лікарям уникнути ризику променевого ураження шкіри за рахунок зміни проекції, SID, частоти кадрів.
  • Режим Live Zoom надає можливість збільшувати область інтересу без підвищення дози.

Технології, що включені у базову конфігурацію:



  • Збір даних: до 30 кадрів в секунду (60 к/с – залежно від режиму роботи);
  • Цифрова субтракційна ангіографія (DSA);
  • Режим роботи Roadmap;
  • Запис скопії/графії в пам’ять системи;
  • Вбудований CD/DVD-рекордер для архівації зображень на компакт-диски у форматі DICOM разом з програмою перегляду;
  • Постпроцесинг – перегляд і обробка відзнятих зображень з можливістю введення тексту, виміру кутів та відстаней, інверсії, масштабування і т.п.;
  • Робота у форматі DICOM (DICOM PRINT, STORAGE, STORAGE COMMITMENT, Q&R, MWM та MPPS);
  • Режим дослідження кінцівок (Dynamic Trace);
  • Ротаційна ангіографія.
Інтервенційна онкологія

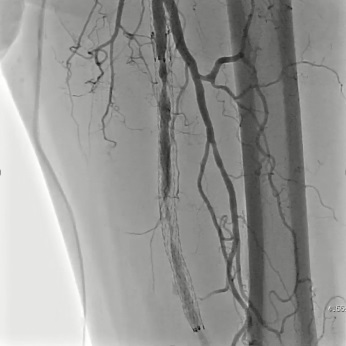

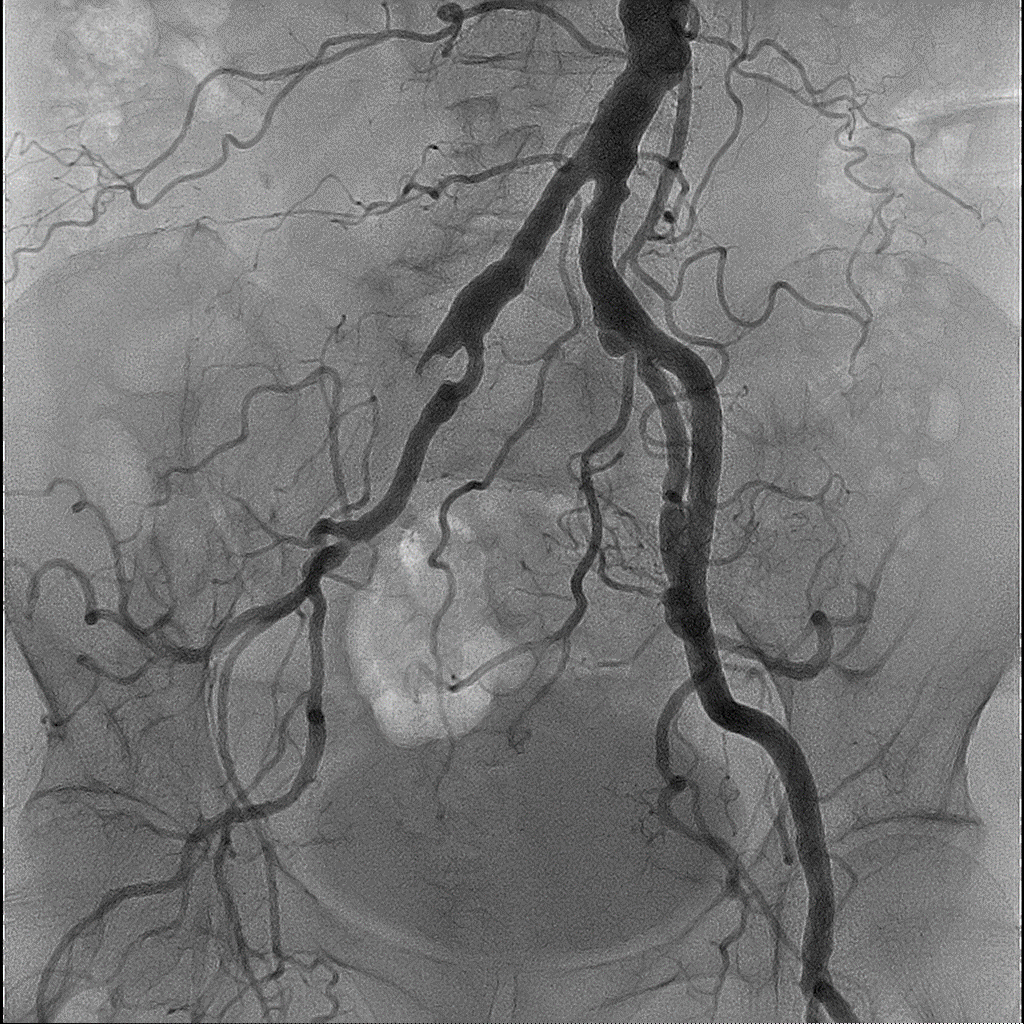

Ангіографія
Інтервенційна онкологія



Програмне забезпечення Embolization Plan використовується для аналізу 3D-зображень. Це дозволяє виокремити пухлину і судини, що кровопостачають її, та візуалізувати для процедури трансрадіальної хіміоемболізації (TACE):



  • Відтворити зображення у мультипланарній реконструкції (MPR) та  в режимі 3D;
  • Сегментувати пухлину та судини;
  • Зберегти результат сегментації у вигляді об’єму даних та експортувати за вказаним шляхом.





Програмне забезпечення AlphaCT для КТ-подібних зображень



Доповненням до 3D зображення є функція КТ-подібних зображень (так зв. Cone-beam CT), яка є інформативної для відображення областей з низьким контрастом, судин з різною густиною, а також стентів і катетерів, наприклад, контролю кровотечі під час нейро інтервенційної процедури або емболізації судин черевної порожнини.






Програмне забезпечення 3D реконструкції



В основу покладена робота в режимі 3D DA або 3D DSA. Зйомку можна виконувати як з операційної, так і з пультової кімнати для зменшення дози на персонал, зі швидкістю обертання С-арки до 50°/с.

Численні режими візуалізації та реконструкції:



  • MPR, MIP, MinIP, косі та криволінійні реконструкції;
  • 3D DA, 3D DSA;
  • Відображення судин в поєднанні з інтервенційними пристроями (стенти, спіралі і т.п.), так званий device fusion;
  • Vessel Probe – вимірювання стенозу, навігація по судині;
  • Збереження даних на CD/DVD, Архівування та друк.





Програмне забезпечення 3D Roadmap



Флюороскопія в реальному масштабі часу накладається на об’ємні 3D зображення, що були отримані під час 3D ангіографії. При русі столу під час роботи в режимі 3D Roadmap автоматично відбувається співставлення зображення 3D та флюороскопічного. Всі рухи системи пов’язані з накладанням 3D об’єму та скопічних зображень, включаючи зміну кута нахилу С-арки, SID, розміру поля огляду, висоти позиціонування столу. Можливим є зсув попіксельно вручну для більш точного співставлення об’єму та флюоро.








Програмне забезпечення Needle Guidance



Використовується для підтримки навігації при введенні голки в реальному масштабі часу під час перкутанних втручань, таких як біопсія або РЧ абляція.

Ця функція вказує оптимальну для введення голки точку та відстань до наміченої цілі, використовуючи 3D об’єм (ангіо, КТ, МРТ); при цьому зазначається також оптимальне положення С-арки (можливе використання функції 3D авто-кут).





Програмне забезпечення MM Roadmap



3D об’єм, отриманий з КТ або МРТ (будь-якого виробника мед.обладнання) та скопічне зображення можуть бути автоматично (або вручну) накладені та виведені на монітор. Зображення на моніторі змінюватиметься синхронно в залежності від нахилу С-арки, зміни SID, поля огляду, висоти та положення деки столу.

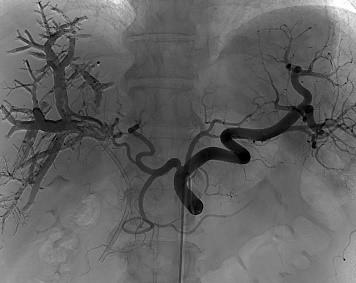

Режим DSA

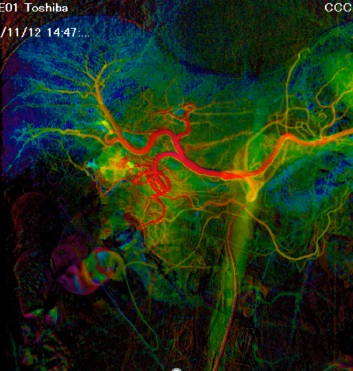

Color Coded Circulation

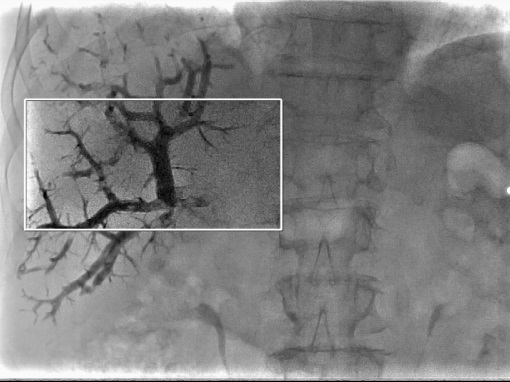

Режим Spot Fluoro

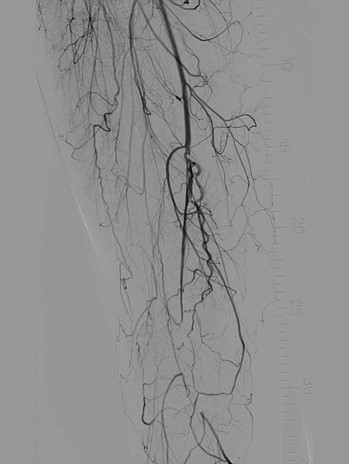

Ангіографія
