Можливості широкопольного оптичного когерентного томографа Canon Xephilio OCT-S1

Оптична когерентна томографія - неінвазивний безконтактний метод, який дозволяє візуалізувати біологічні  структури з високою роздільною здатністю і є свого роду видом оптичної біопсії, завдяки якій не потрібно видалення ділянки тканини і його мікроскопічного дослідження. Принципи ОКТ засновані на низькокогерентній інтерферометрії. У приладі використовують світлові хвилі, які випромінюються суперлюмінісцентним діодом, проникають в тканини ока, а потім відбиті хвилі уловлюються датчиком і після відповідної обробки за допомогою комп'ютерної програми інтерпретуються в зображення.

З моменту свого створення протягом останніх 20 років оптична когерентна томографія стала ключовим інструментом в офтальмологічній практиці для діагностики, моніторингу захворювань та при довгостроковому прогнозі. А здатність сучасних систем ОКТ захоплювати периферичну сітківку ока дозволила отримати розширені клінічні застосування.

Революційна технологія частотно-модульованого джерела світла ОКТ Canon Xephilio OCT-S1 дозволяє отримати неперевершені за якістю томографічні зображення широкого поля зору до 23 мм за одне сканування.

Швидкість сканування 100 000 A- сканів за секунду у поєднанні з довжиною хвилі 1 060 нм забезпечують ультрашвидку частотно-модульовану технологію максимально збільшуючи кількість даних за коротший час, дозволяють візуалізувати глибокі структури та забезпечують краще проникнення у тканини. На ОКТ зображенні чітко відображається склоподібне тіло, сітківка та хоріоідея за одне дослідження та без погіршення якості візуалізації у більш глибоких структурах. Більша довжина хвилі зменшує ризики ослаблення світла при катаракті та непрозорості склоподібного тіла, що робить можливим отримання ОКТ зображень для пацієнтів з такими захворюваннями. Переваги технології  Canon Xephilio OCT-S1 поліпшеної у порівнянні зі звичайними спектральними ОКТ, надають Вам більше інформації для встановлення діагнозу та забезпечують кращий комфорт для Ваших пацієнтів.

Технологія частотно-модульованого джерела від Canon забезпечує краще проникнення й чітку візуалізацію глибоких шарів ока, дає можливість чітко відтворити зображення скловидного тіла та судинної оболонки (хоріоідеї) в одне сканування.

OCT-S1 дозволяє отримати ультрашироке ОКТА зображення ділянки розміром 23 x 20 мм, що може бути дуже корисним для спостереження за товщиною сітківкі при відшаруванні сітківки або при пігментному ретиніті. Мозаїчне зображення ОКТА складається з 4 або 5 сканів ОКТА й загальне зображення має розмір 31 x 27 мм.

Серед оптичних когерентних томографів з частотно-модульованим джерелом лише Canon Xephilio OCT-S1 забезпечує ширину В-скана у 23 мм з глибиною 5,3 мм. Ви отримуєте більше діагностичної інформації за один скан з неперевершеною якістю зображення навіть при скануванні важких пацієнтів.

З режимів сканування сітківки широкопольного ОКТ Xephilio OCT-S1 ви можете обрати сканування з максимальною щільністю сканів:

- 2048 x 512 (Custom 3D),

- 2048 x 2048, 4096 x 4096 (Multi-cross/ Cross),

- 2048, 4096 (Radial - 12 напрямків з інтервалом 15 градусів).

При скануванні в режимі OCTA є вибір оптимальної щільності від 232 x 232  пікселів до 928х807 пікселів та форматів зображень квадратної або прямокутної форми від 3 x 3 до 23 х 20 мм.

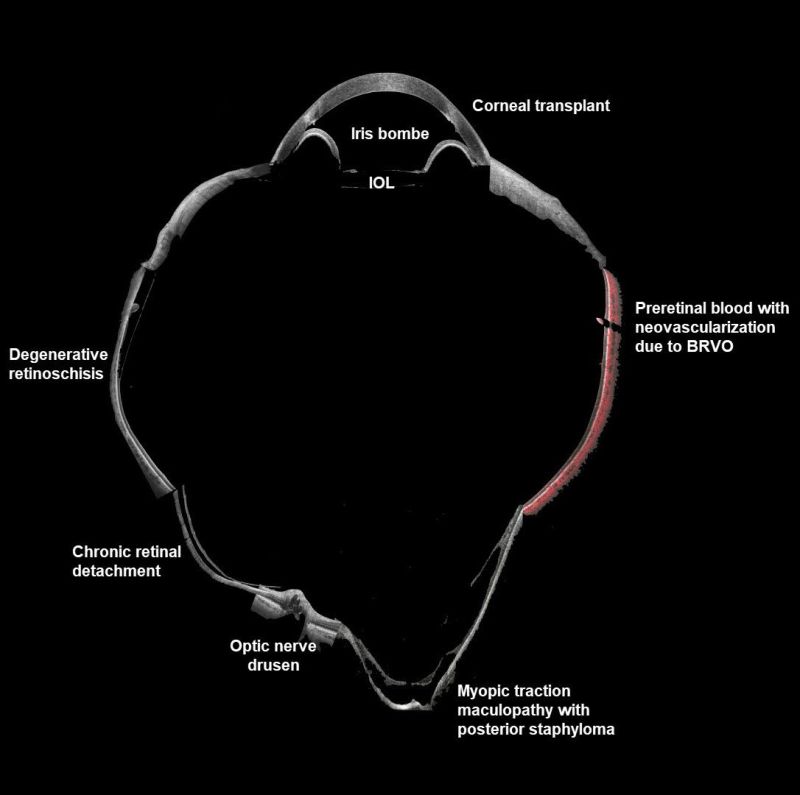

Малюнок 1. Очні патології на одному зображенні. Зображення надане доктором медицини Барбарою Пароліні, керівником вітреоретинального відділення Очної клініки, Брешія, Італія.

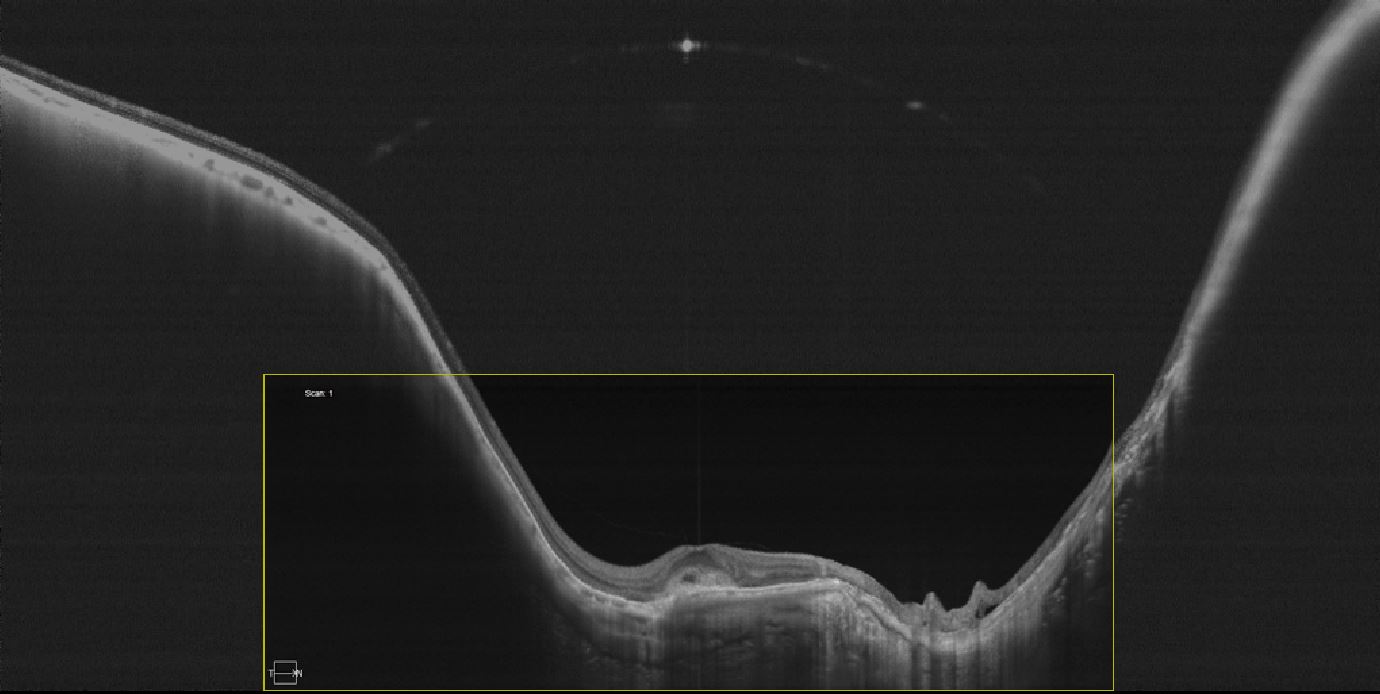

Малюнок 2. Скан 23 мм Canon OCT-S1 у порівнянні зі стандартним ОКТ сканом. Широкопольний ОКТ візуалізує набагато більшу ділянку сітківки, що не дозволить пропустити патологію периферії.

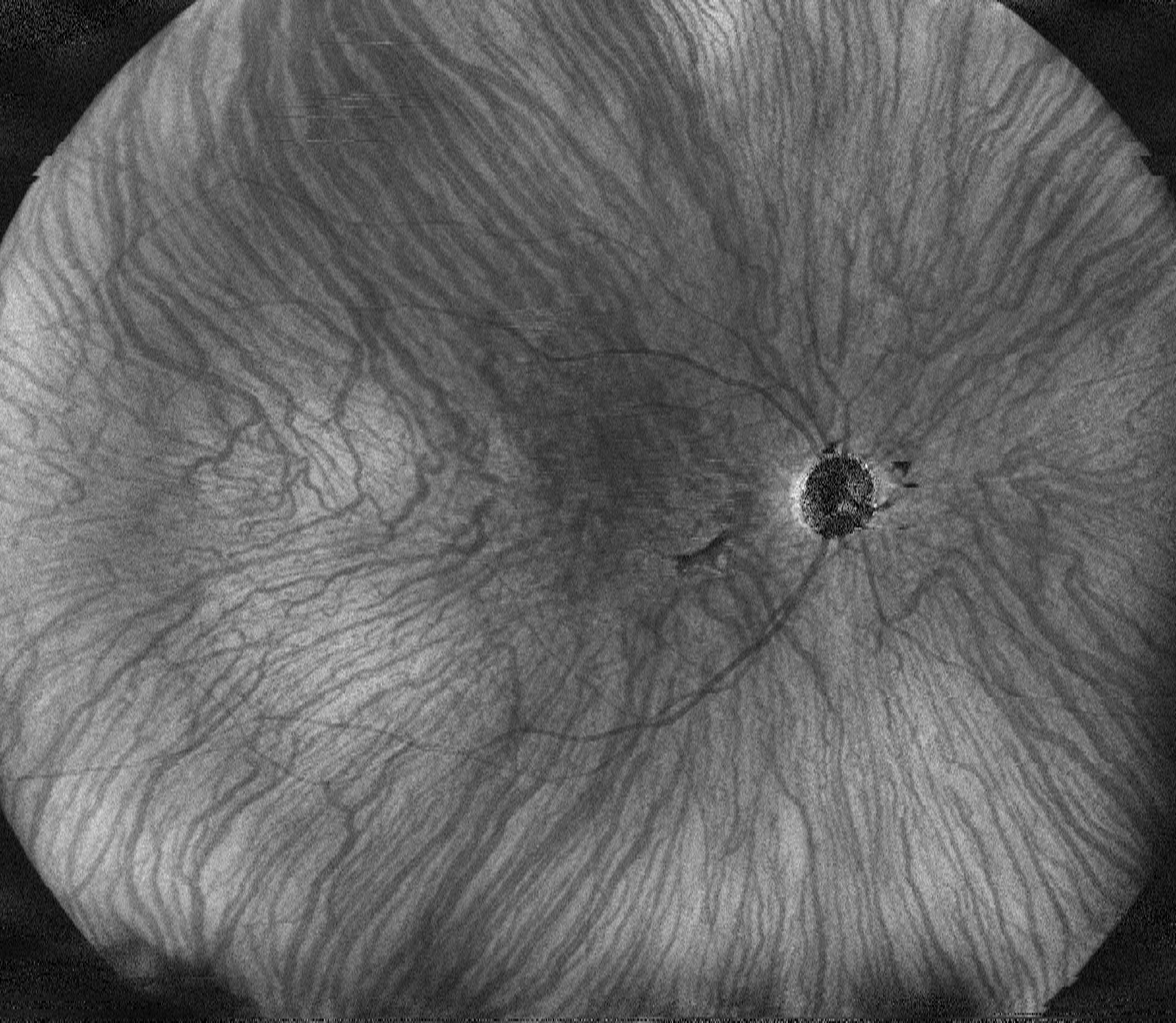

Малюнок 3. Нова сегментація шарів за допомогою технології штучного інтелекту Deep Learning. Відображення межі хоріоідея/склера. Покрашена візуалізація enface зображення шару хоріодіеї.

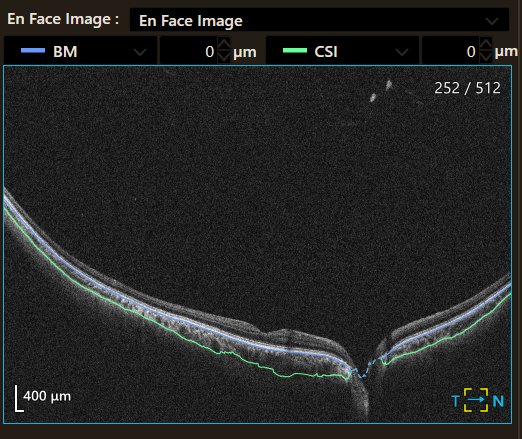

Малюнок 4. Чіткість виявлення межі хоріоідея/склера.

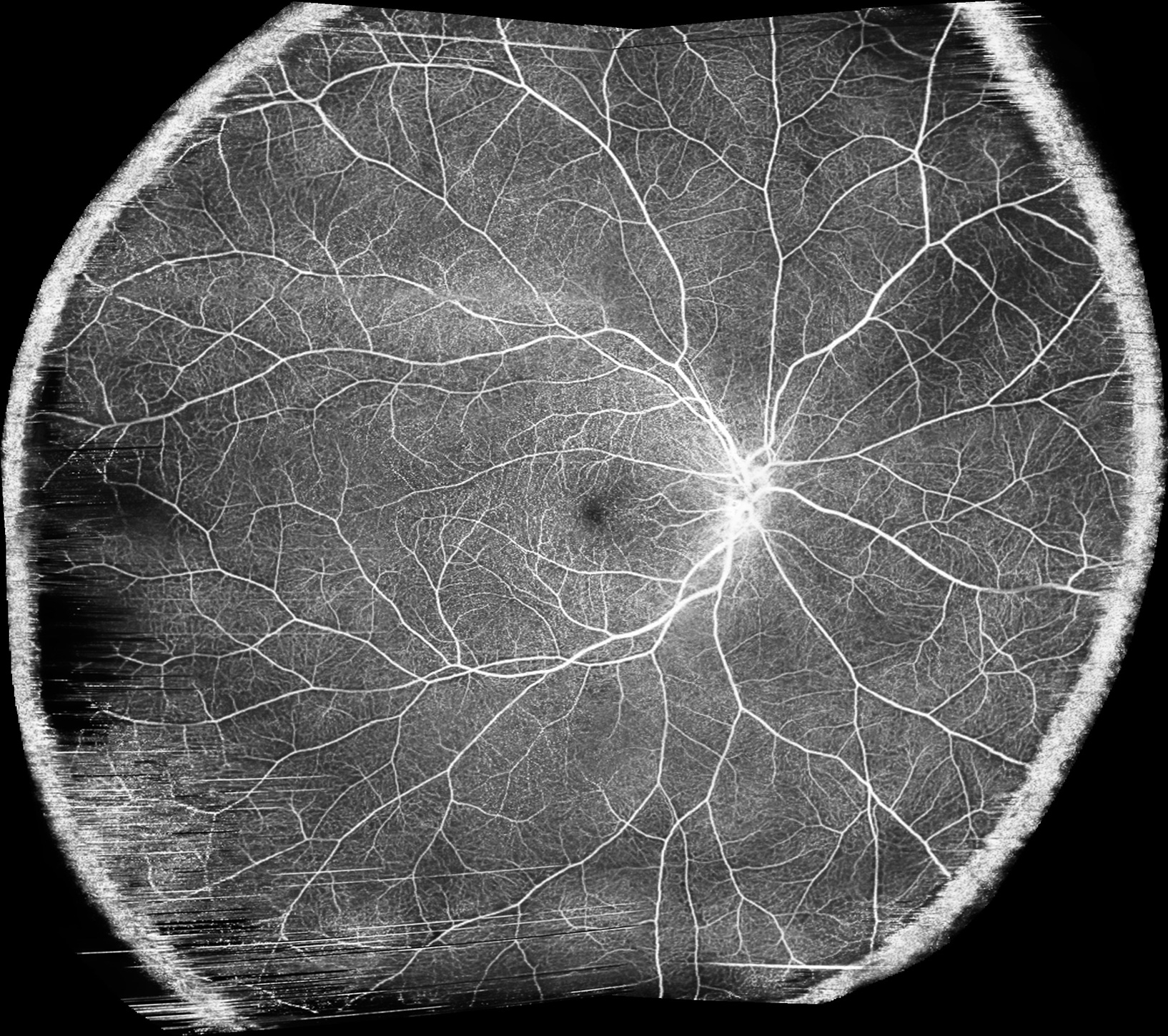

Малюнок 5. Мозаїчне широкопольне ОКТА зображення. Додаткова функція автомонтажу 4 або 5 зображень створює мозаїчне зображення з шириною скана ≈ 31 мм та висотою скана ≈ 27 мм.  Діагональ комбінованого зображення може мати довжину приблизно 36 мм, що відповідає куту перегляду в 120°.
