Пошкодження та ремонт ультразвукових датчиків
Ультразвуковий датчик являється одним з найважливіших компонентів УЗД системи. Від його справності залежить якість візуалізації та діагностична достовірність УЗ-зображення. Тому необхідно з увагою та обережністю ставитись до компонентів датчика, проводити перевірки до і після використання, регулярно проводити очищення та дезінфекцію, а в разі пошкодження своєчасно проводити ремонт або заміну.
У порівнянні з іншими компонентами УЗ-системи датчик зазнає найбільшого фізичного впливу і, як наслідок, частіше отримує різноманітні механічні пошкодження. Деякі з таких пошкоджень можна відремонтувати, а при деяких використання датчика категорично не рекомендується.
В цій статті ми розглянемо декілька випадків пошкоджень датчиків та дамо рекомендації по їх усуненню.

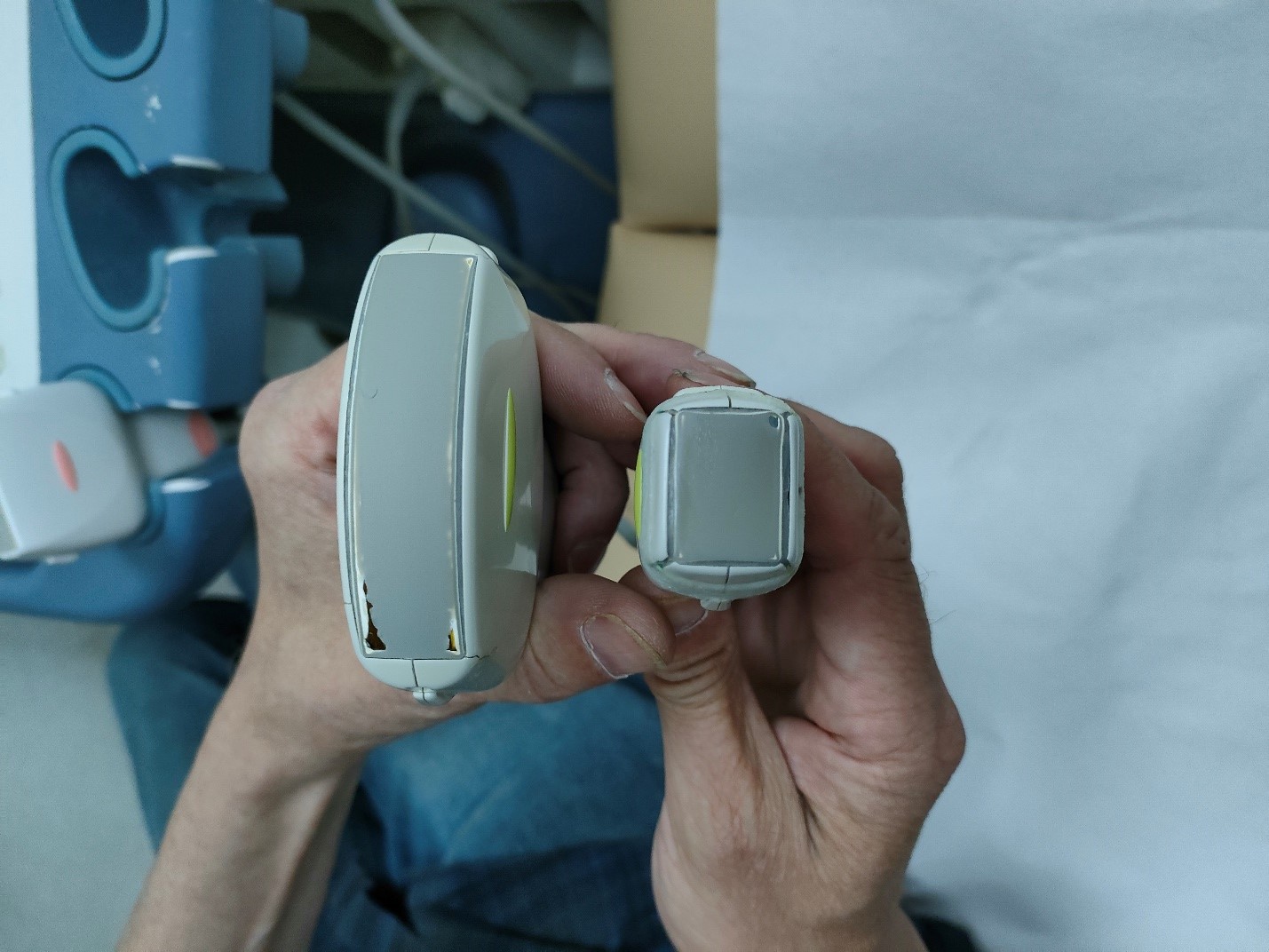

Фото 1 Пошкодження акустичної лінзи конвексного датчика (зліва) та тріщини корпусу секторного датчика (справа).
Пошкодження корпусу та акустичної лінзи
Конвексний датчик на фото 1 зліва має значні пошкодження акустичної лінзи, які призводять до порушення електробезпеки. При використанні такого датчика пацієнт або лікар можуть отримати ураження електричним струмом. Герметизація тимчасово вирішує дану проблему, але в подальшому такий датчик рекомендується замінити.
Секторний датчик PST-30BT на фото 1 справа має пошкодження корпусу у вигляді тріщин, через які може потрапити всередину волога або гель, що призведе до корозії внутрішніх електронних компонентів датчика. В даному випадку за допомогою герметизації можна сповільнити подальше збільшення тріщин корпусу та уникнути виходу датчика з ладу.

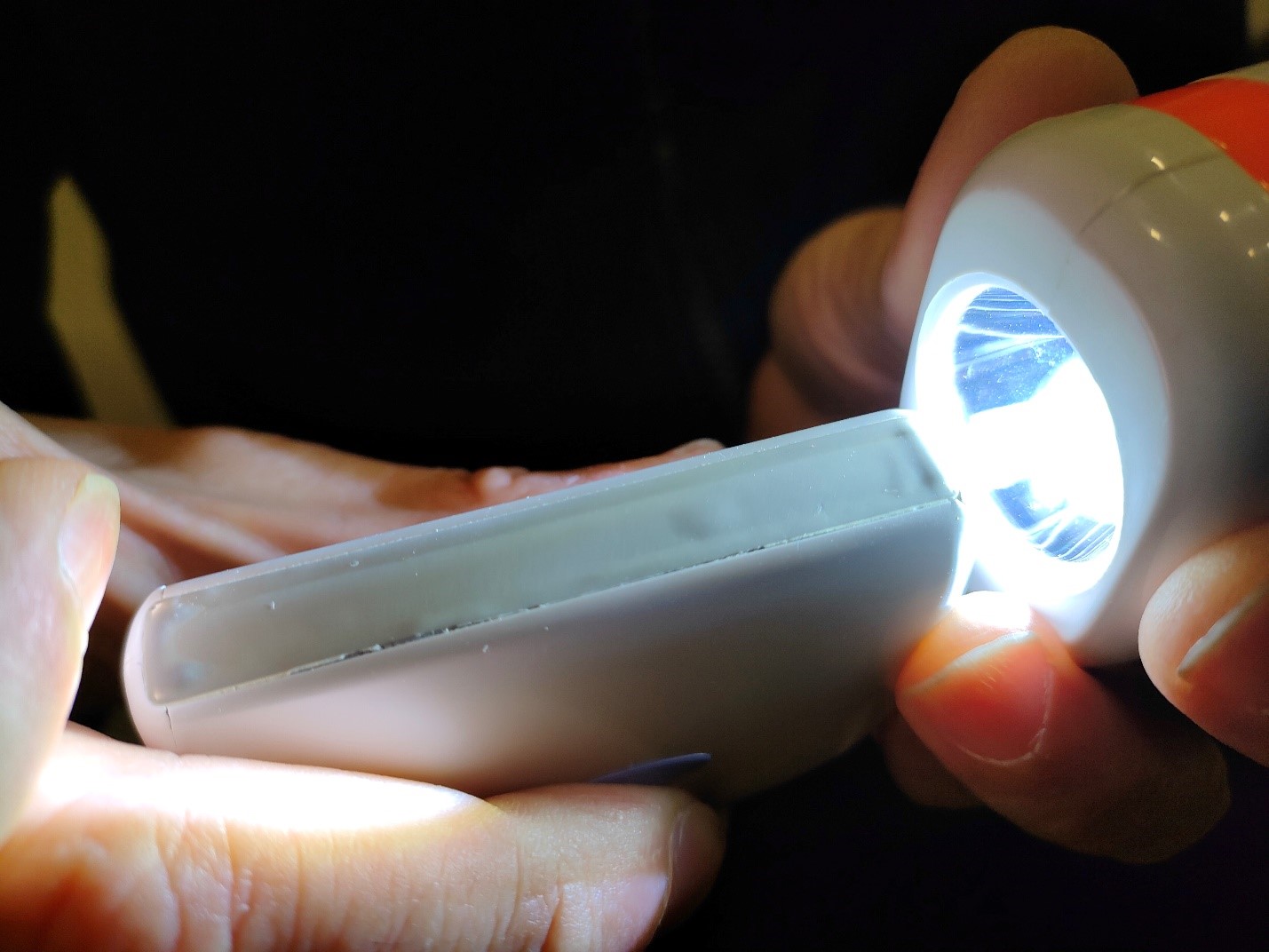

Фото 2 Пошкодження робочої поверхні датчика у вигляді здуття акустичної лінзи внаслідок потрапляння вологи або гелю.
На фото 2 видно здуття на акустичній лінзі лінійного датчика. Такі здуття з’являються внаслідок порушення герметичності датчика і потрапляння вологи або гелю під поверхню акустичної лінзи. Дана несправність призводить до появи на УЗ-зображенні досить широкої «мертвої зони» (фото 3), яка значно погіршує якість та діагностичну достовірність зображення. На жаль така несправність не ремонтується і датчик рекомендується замінити.

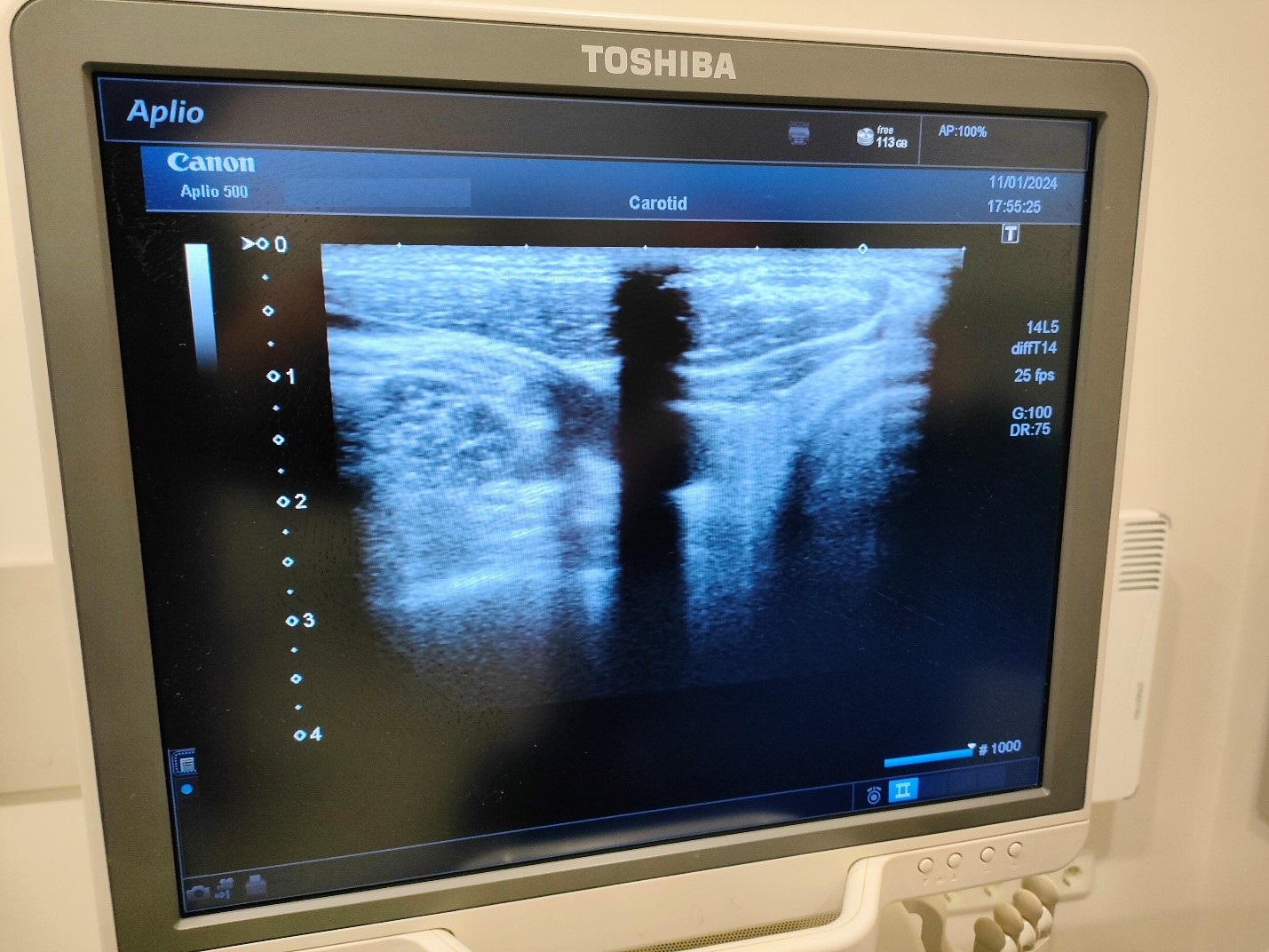

Фото 3 Мертва зона на УЗ-зображенні, спричинена потраплянням під акустичну лінзу вологи або гелю.
Пошкодження кабеля датчика
Ще однією дуже розповсюдженою несправністю є пошкодження кабеля датчика. Вона може бути спричинена надмірним перегином, перекручуванням, розтягненням, наїздом кріслом чи коліщатком апарату, тощо. Несправність кабеля проявляється у вигляді короткочасної чи повної втрати зв’язку з датчиком або появою на УЗ-зображенні перешкод у вигляді яскравих білих ліній, «прострілів» чи «бігаючих блискавок» при зміні положення датчика у просторі (на відео). Другий випадок є найбільш небезпечним, бо може призвести до повного виходу з ладу УЗД-системи. Тому при появі такого виду перешкод необхідно негайно припинити користування несправним датчиком.
Також розповсюдженою проблемою є розрив чи пошкодження ізоляції кабеля біля руків’я чи роз’єму датчика. Якщо ви помітили пошкодження ізоляції кабеля, рекомендовано припинити користування датчиком і звернутися до сервісної служби для проведення ремонту і уникнення виходу датчика з ладу.

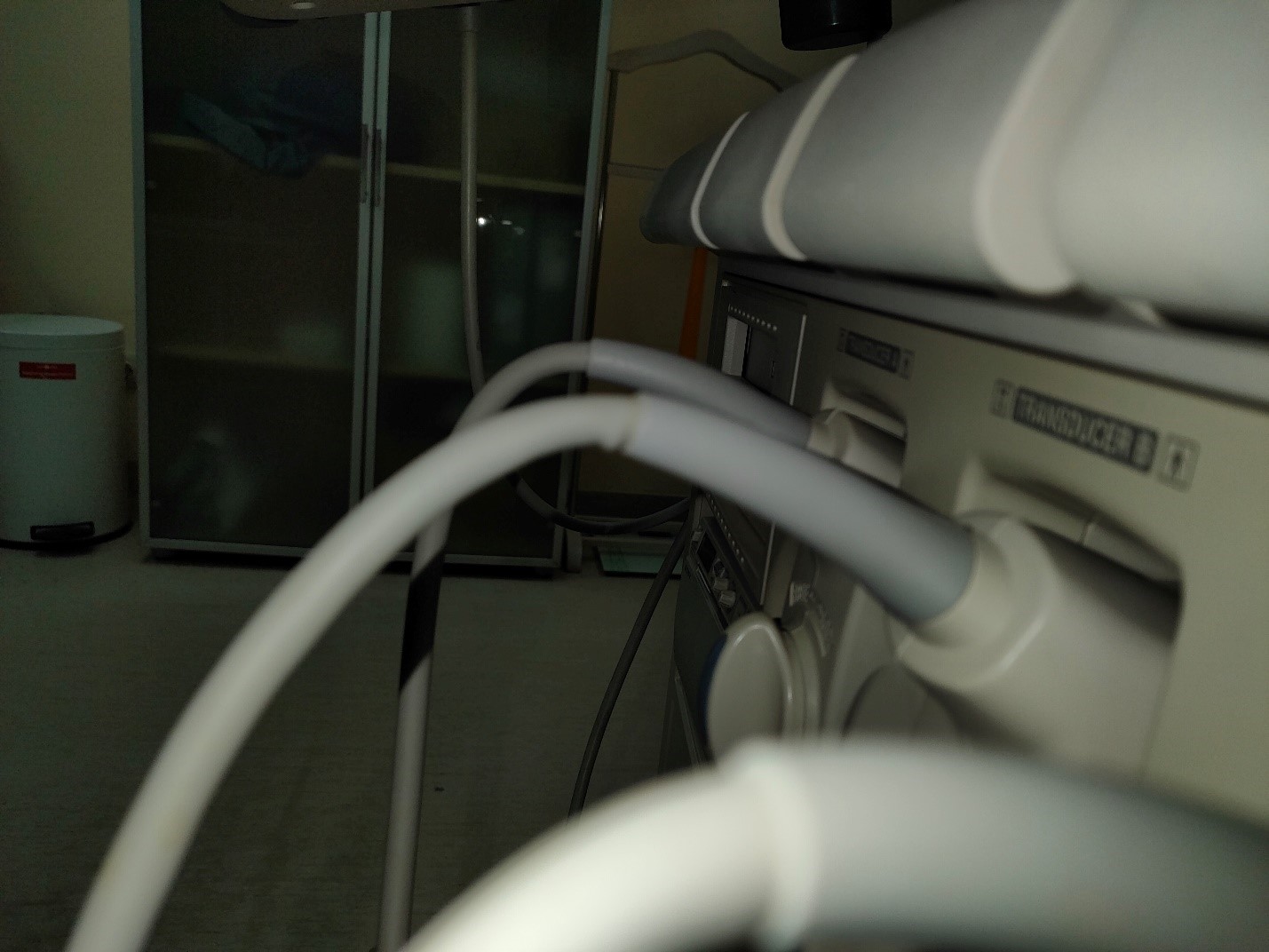

Фото 4 Пошкодження кабеля датчика у місці кріплення роз’єму, спричинене внаслідок надмірного перегину.
Наші технічні спеціалісти завжди готові надати необхідні консультації та поради, а також провести ремонт пошкодженого датчика, або підібрати новий датчик на заміну несправному.
