Доктор Абдалла Скаф
Лікар радіолог і координатор відділу діагностики зображень HCOR,
Директор «ALTA Diagnostics (DASA)» та «TELEIMAGEM»
Фазово-частотна матрична технологія працює для різних конфігурацій котушок та використовує декілька приймачів, сигнали з яких потім об’єднуються для створення єдиного зображення з покращеним співвідношенням сигнал/шум і збільшеною зоною покриття.
Впродовж довгого часу, технологія використання кількох котушок одночасно, застосовувалась лише для двох, для забезпечення належної якості зображення. Кожна котушка повинна бути розташована на протилежних сторонах цільової області, що обмежувало покриття, коефіцієнти прискорення та співвідношення сигнал/шум.
На даний момент ці котушки еволюціонували в системи фазової синергії з кількома приймальними котушками, кожна з яких відповідає за отримання сигналу з визначеного об’єму тканини.
Спочатку приймальні котушки використовувалися для отримання сигналу. Тепер, елементи котушки, відомі як елементи кодифікаційної котушки, можуть виявляти і, в деякій мірі, кодувати сигнал МРТ. Ці елементи необхідні для паралельних методів отримання зображень (наприклад для технології SPEEDER).
Удосконалення технологій МРТ та збільшення кількості одночасно підключених котушок до 3 і більше, зробило робочий процес простішим та комфортнішим. Гнучкість позиціонування та легкість використання багатоканальних котушок сприяє подальшому покращенню робочого процесу та клінічної придатності МРТ-досліджень різних анатомічних структур.
«Нове покоління МРТ-технологій дозволило значно покращити співвідношення сигнал/шум, розширити зону покриття та покращити процес реконструкції сигналу, скоротивши час збору даних і підвищивши продуктивність».
16ch Flex SPEEDER
Легка, гнучка та універсальна котушка, яка дозволяє застосовувати 16 каналів для МРТ-досліджень дорослих та дітей.
8 і 16 канальний режими для одночасного використання 2 котушок.
Canon Medical Systems пропонує 2 розміри:

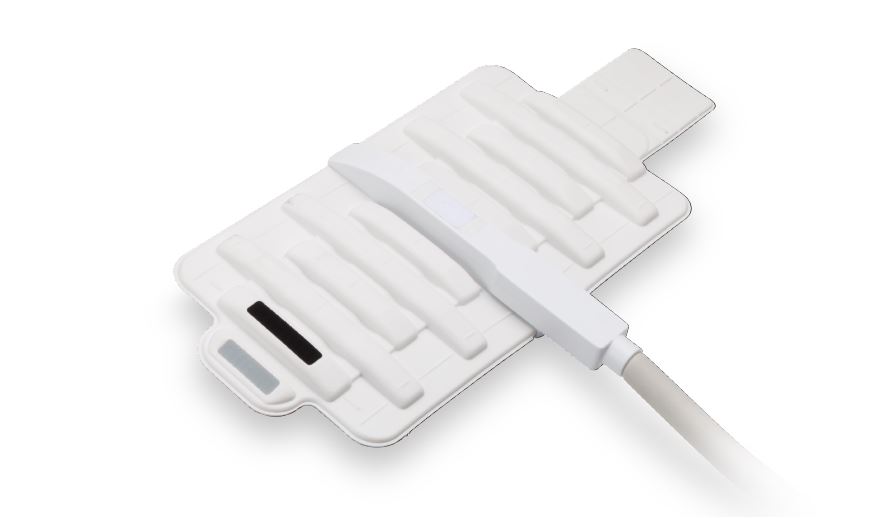

Рис.1. 16-канальна котушка Flex SPEEDER Medium

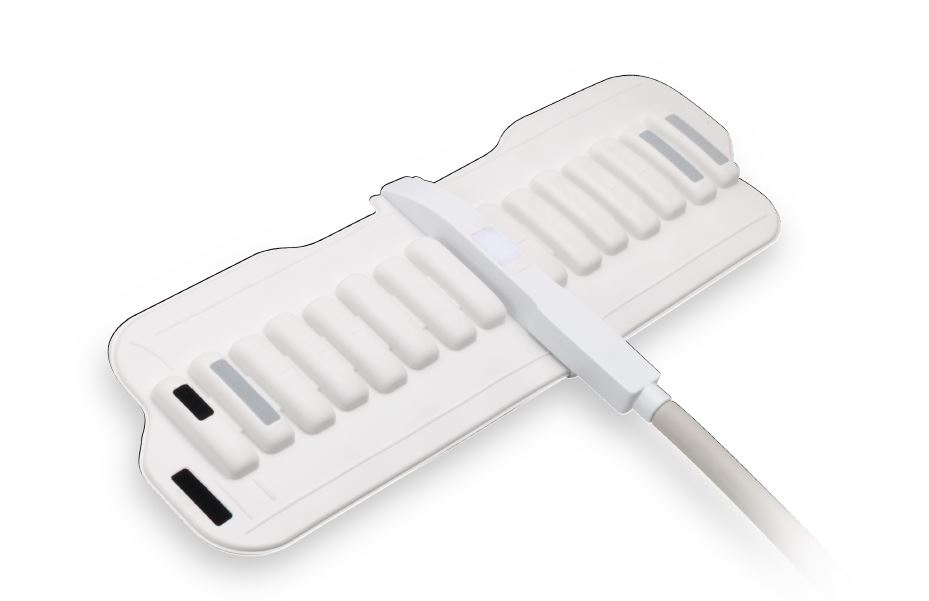

Рис.2. 16-канальна котушка Flex SPEEDER Large
Радіочастотні котушки отримують сигнал від ядра водню (протона) людського тіла в магнітному полі. Цей сигнал посилюється підсилювачем, вбудованим у котушку. Потім цей сигнал передається в систему МРТ для реконструкції анатомічного зображення.
Для 16ch Flex SPEEDER коефіцієнт прискорення значенням до 4 може бути застосований у напрямку фазового кодування.
Нижче наведені способи фіксації котушок Flex SPEEDER для проведення МРТ-обстеження верхніх і нижніх кінцівок, грудної клітини, живота, таза, голови, шиї, хребта.
«16-канальна технологія Flex є надзвичайно ефективною при правильному розміщенні спіралі та позиціонуванні пацієнта та дозволяє отримувати зображення відмінної якості, що є ключем до ідеального МРТ-дослідження» - Доктор Абдалла Скаф.

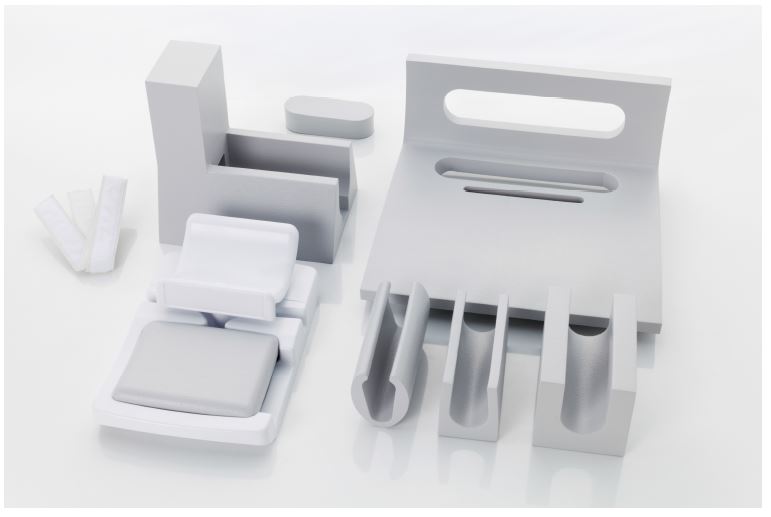

Рис. 3. Комплект насадок для 16-канальних котушок
Рис. 4. Розташування котушки навколо коліна
Рис. 5. Розташування котушки навколо щиколотки
Рис. 6. Розташування котушки навколо стопи

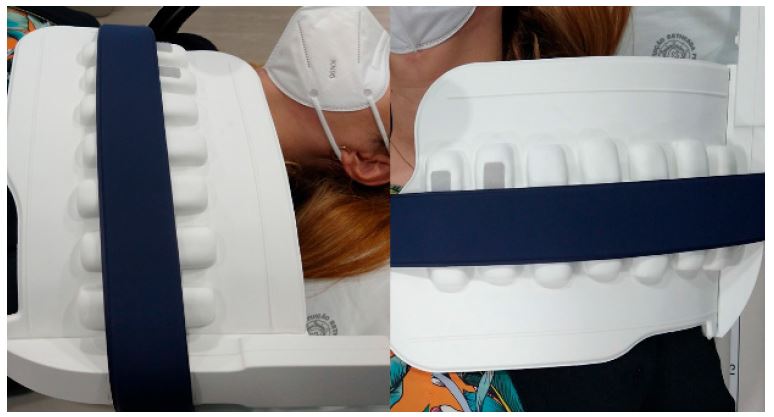

Рис. 7. Розташування котушки навколо плеча
Рис. 8. Розташування котушки навколо стегна

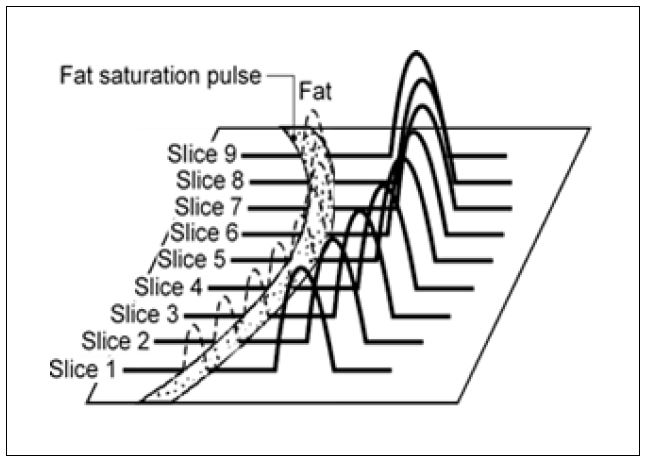

Технологія MSOFT була розроблена Canon Medical Systems. Ця технологія покращує ефективність придушення жиру шар за шаром.

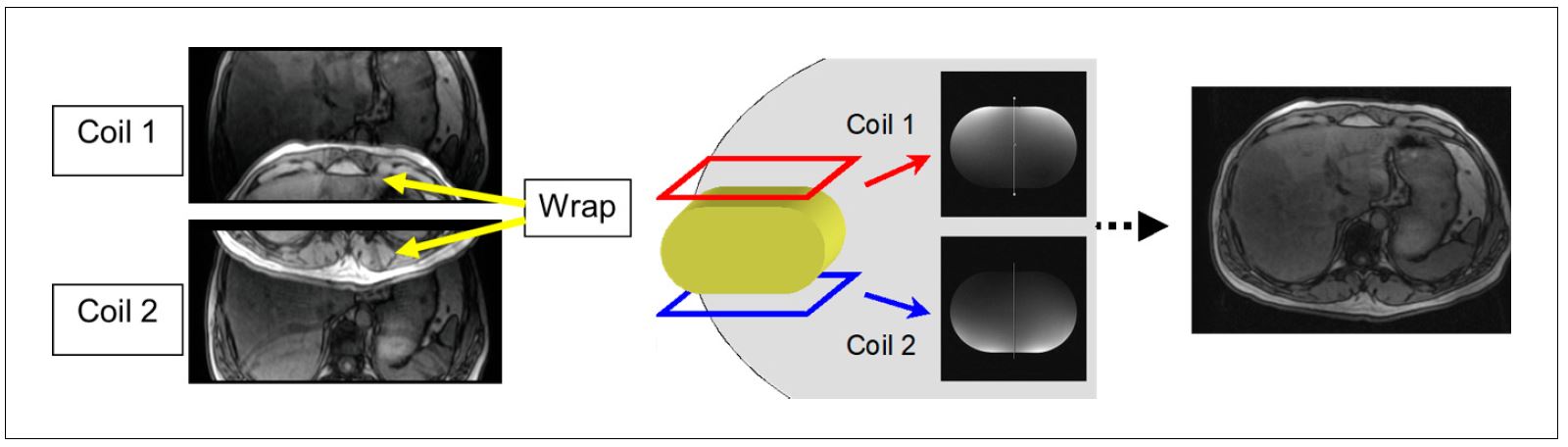

Рис. 9. SPEEDER (Технологія паралельного сбіру даних - Canon Medical Systems)
Рис. 10. FAT SAT*M-Soft
Клінічні зображення МСК з використанням 16-канальної гнучкої котушки

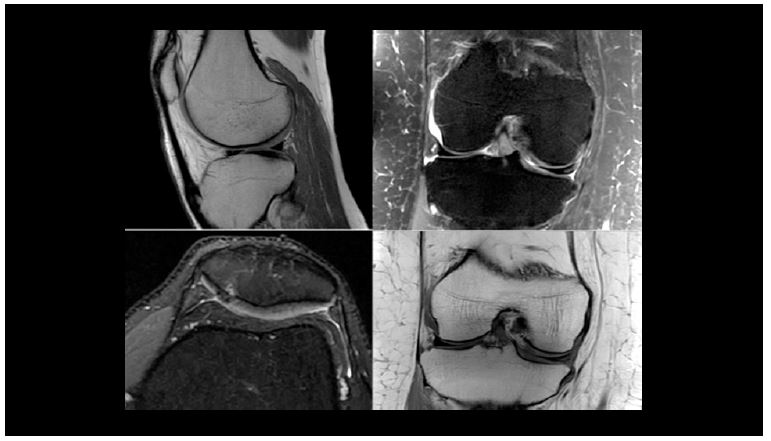

Рис. 11. Зображення коліна.
Рис. 13. Зображення передньої частини стопи

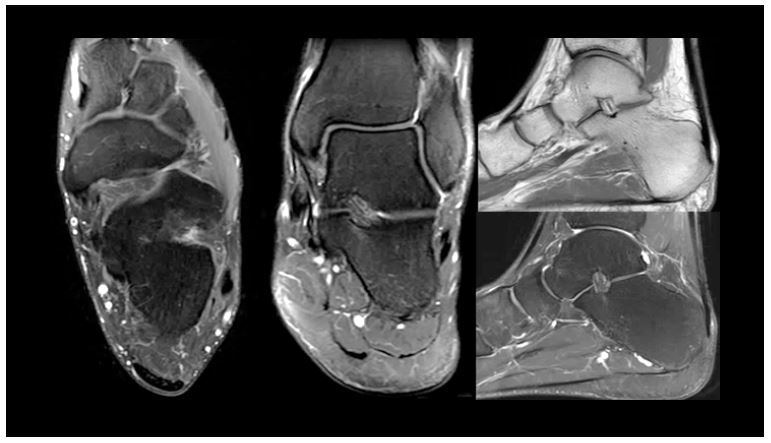

Рис. 12. Зображення щиколотки

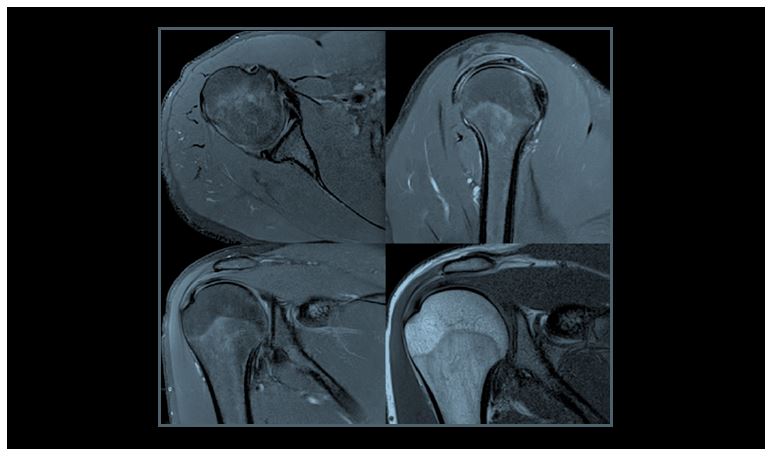

Рис. 14. Зображення плеча
Рис. 15. Зображення стегна
«Зображення, отримані за допомогою 16ch Flex SPEEDER, показали високу ефективність в комбінації з технологією паралельного отримання зображень (SPEEDER) для скорочення часу та з використанням технології MSOFT для покращення придушення жиру. Результатом є зображення високої роздільної здатності без артефактів, що полегшує діагностику для різноманітних МРТ МСК-досліджень». - Доктор Абдалла Скаф
