Важливість клітки Фарадея для роботи МРТ
Радіочастотне (РЧ) екранування або клітка Фарадея МРТ-сканера є обов’язковим і виконує дві функції:
1) запобігає забрудненню/спотворенню сигналу МРТ стороннім електромагнітним випромінюванням
2) запобігає створенню МРТ-системою електромагнітного випромінювання, яке може створювати перешкоди для медичних пристроїв поблизу.
Як показано в супровідній таблиці, частоти МРТ-сканерів різної потужності магнітного поля збігаються з частотами, які використовуються різними пристроями зв’язку. (Як орієнтир, FM-радіо займає діапазон 88-108 МГц). Якщо МРТ встановлено поряд із теле- чи радіо-вежею, у вас можуть бути проблеми. Але таке трапляється рідко.
Найпоширенішою формою радіочастотних перешкод є шум, що створюється сусіднім електричним обладнанням (трансформаторами, двигунами, насосами) або електронними пристроями (комп’ютерами, пульсоксиметрами, кардіомоніторами). Як правило, більшість виробників вимагають, щоб сканувальна кімната мала принаймні 100 дБ радіочастотного ослаблення на частоті Лармора (частота збудження атомів водню, які знаходяться в магнітному полі).
| Потужність магнітного поля | Ларморова частота (МГц) | Пристрої, які працюють на близьких частотах |
| 0,3 Т | 12,8 | Морська мобільна служба радіозв'язку |
| 0,5 Т | 21,3 | Любительське радіо |
| 1,0 Т | 42,6 | Короткохвильові рації |
| 1,5 Т | 63,9 | Аналогове телебачення |
| 3,0 Т | 127, | Цивільна авіація |
Табл.1 Залежність Ларморової частоти від потужності магнітного поля та близькі частоти, що використовуються іншими пристроями в повсякденному житті
Спеціалізовані будівельні фірми зазвичай беруть участь у проєктуванні та нагляді за будівництвом радіочастотно-екранованої кімнати сканування.
Ідеальна кімната складається з трьох «вкладених» один в одний компонентів:
1) зовнішньої оболонки для структурної підтримки;
2) металевий РЧ-щит посередині;
3) внутрішній шар з оздоблювальних матеріалів.
Радіочастотний екран повинен охоплювати всю кімнату - стіни, підлогу, стелю. Така провідна коробка, яка використовується для захисту від паразитних електромагнітних перешкод, також відома як клітка Фарадея. Можна використовувати практично будь-який тип провідникового металу, включаючи алюміній і оцинковану сталь.
Однак найчастіше РЧ-корпус складається з дерев’яних панелей, обгорнутих міддю. У діапазоні частот, що використовується для МРТ, потрібен лише тонкий шар металевого екранування: для міді це близько 0,1мм.

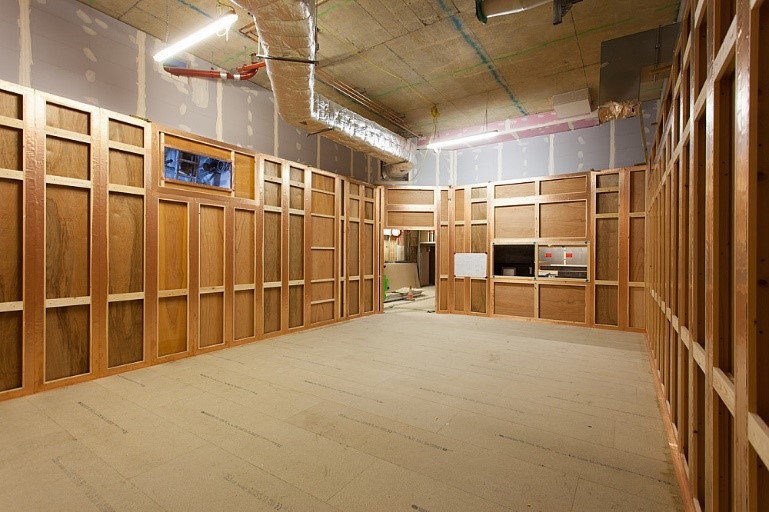

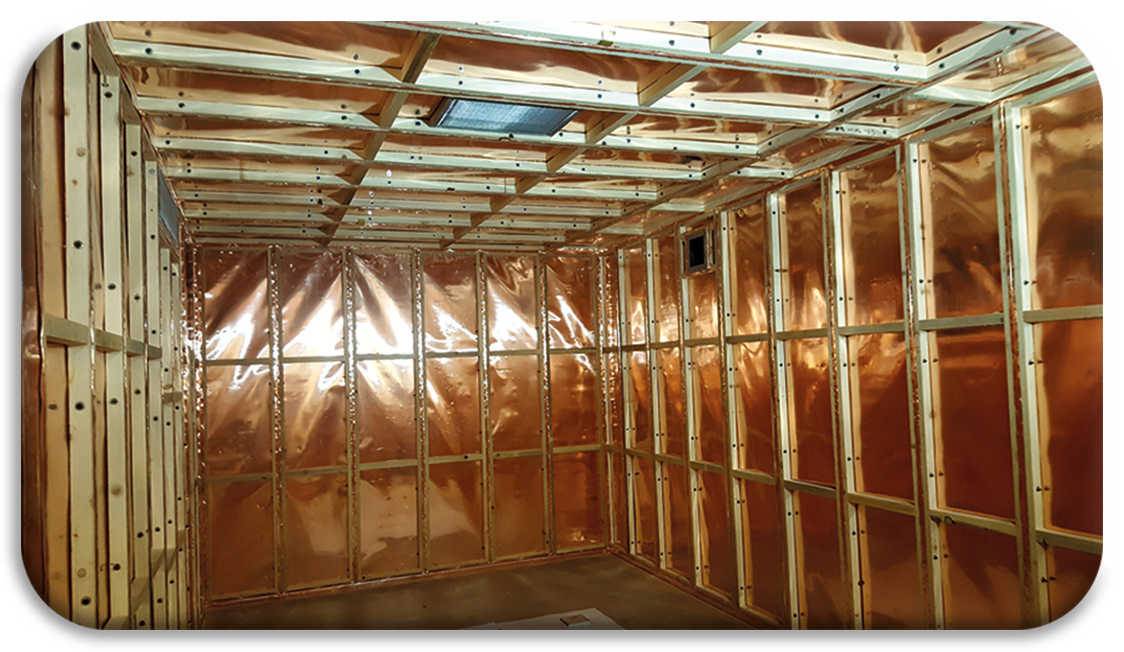

Рис. 1 та 2. Кімната сканування з інстальованою кліткою Фарадея з міді. Фото із середини.

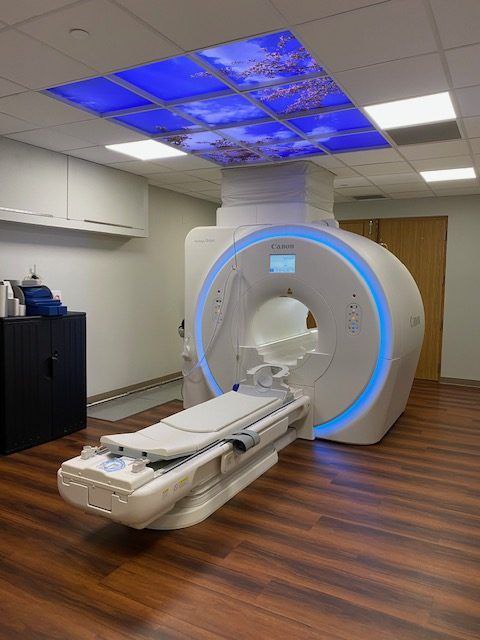

Рис. 3. Кімната сканування з кліткою Фарадея після завершення внутрішнього оздоблення та встановлення МРТ.
Підлога, як правило, виготовляється з монолітної міді, покритої суцільним антистатичним настилом. Внутрішні стіни зазвичай оброблені гіпсокартоном. Стеля підвішена до радіочастотного екрану, щоб забезпечити простір для вбудованого освітлення та механічних пристроїв.
Двері не повинні допускати потрапляння радіочастот, тож вони герметизовані набором електричних контактних смуг або безперервною металевою пневматичною трубкою. Через відкривання та закривання, радіочастотні ущільнювачі навколо дверей часто пошкоджуються і можуть бути причиною потрапляння радіочастот у приміщення.
Вікна, ламіновані чорною мідною сіткою між двома шарами скла, також з’єднуються зі стінками радіочастотного корпусу.
