Відкриваємо нові горизонти в ультразвуковій діагностиці - новий світ Aplio i-серії. Частина 2

ТЕМАТИЧНІ ДОСЛІДЖЕННЯ

Дослідження плода

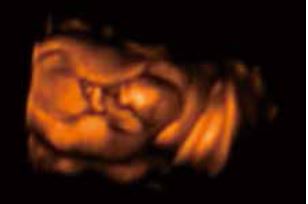

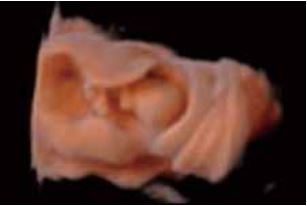

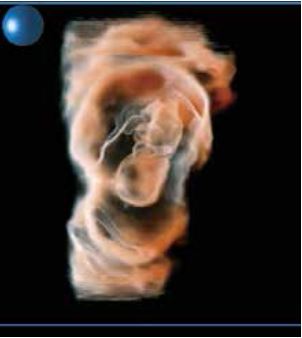

Shadow Glass - це новітня технологія візуалізації, яку можна застосувати до зображень, отриманих за допомогою Smart Sensor 3D. Цей інноваційний метод відображення дозволяє спостерігати внутрішні структури, оскільки він використовує два різні фільтри для створення напівпрозорого об'ємного зображення. У порівнянні зі звичайними 3D-зображеннями, Shadow Glass дозволяє легше спостерігати за цілісними структурами. У випадку плоду Shadow Glass дозволяє чітко роздивитись органи відносно загальної анатомії.

Пальці

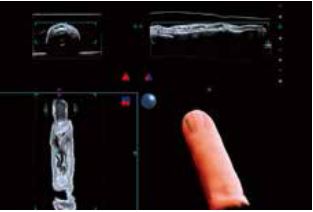

На Рис.4 показані зображення нормального пальця. Кровоносні судини, кістки і нігті можна чітко розпізнати за допомогою Smart Sensor 3D (рис. 4а). Shadow Glass також виявився корисним в ортопедичних обстеженнях, наприклад, для візуалізації переломів. Зображення Shadow Glass можуть бути клінічно кориснішими, ніж звичайні зображення, оскільки на одному зображенні можна отримати більше інформації.

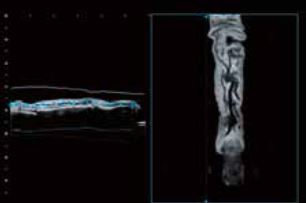

Крім того, використання вигнутої С-площини, створеної OmniView (рис. 4б), дозволяє зобразити кровоносні судини в пальцях безперервно. Таким чином, цілісність кровоносних судин можна оцінити, використовуючи як 3D Shadow Glass (рис. 4в, г), так і 2D вигнуту С-площину. Планується, що ці зображення виявляться корисними в широкому спектрі клінічних досліджень, таких як мікрохірургія.

Холангіокарцинома

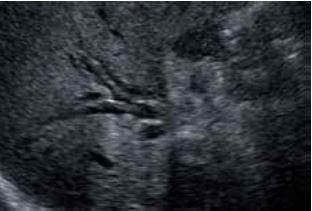

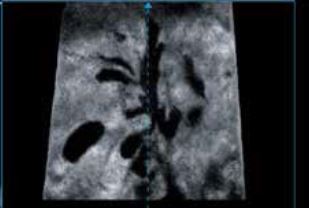

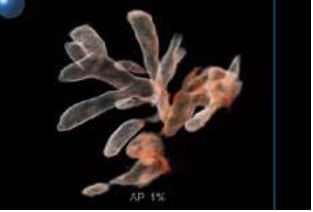

При оцінці ступеня інфільтрації холангіокарциноми на 3D-реконструкціях неможливо візуалізувати суцільність жовчної протоки на одному зображенні в С-площині (рис.5б). Однак, простеживши додаткові точки в просвіті і відобразивши їх за допомогою Curved MPR, можна сформувати вигнуту С-площину. У вигнутій С-площині (рис.5в) можна чітко візуалізувати безперервність жовчної протоки, що дозволяє легко оцінити ураження та прилеглі ділянки. Крім того, Shadow Glass (Рис. 5г) дозволяє відобразити задню стінку, що дає змогу чіткіше спостерігати за всією структурою жовчної протоки.
