Джерела безперебійного живлення (ДБЖ) для медичного обладнання: технічні аспекти вибору та експлуатації

Критерії вибору ДБЖ для медичного обладнання (КТ, МРТ, УЗД)

Правильний вибір джерела безперебійного живлення (ДБЖ) для медичних систем, таких як комп'ютерна томографія (КТ), магнітно-резонансна томографія (МРТ) та ультразвукові діагностичні пристрої (УЗД), вимагає врахування низки технічних параметрів:

1. Номінальна потужність. Потужність ДБЖ має бути розрахована з урахуванням пікових навантажень обладнання. Для високопродуктивних систем, таких як КТ або МРТ, мінімальний резерв потужності має складати 20-30% від споживання для забезпечення стабільної роботи під час пікових сплесків.

2. Тривалість автономної роботи. Визначається ємністю акумуляторних батарей. Для складних діагностичних систем, таких як ангіографи, важливо забезпечити час автономної роботи щонайменше 7 хвилин при максимальному навантаженні, що дозволяє завершити процедури або здійснити перехід на резервні джерела живлення (наприклад, дизель-генератор).

3. Топологія ДБЖ. Для медичного обладнання з високими вимогами до якості електроживлення найкращим вибором є ДБЖ з подвійним перетворенням енергії (online UPS), який забезпечує постійний моніторинг і стабілізацію напруги на виході, захищаючи чутливі компоненти від коливань та перебоїв.

4. Модульність архітектури. Для покращення ремонтопридатності та підвищення відмовостійкості варто обирати модульні системи ДБЖ, які дозволяють швидко замінювати окремі модулі без необхідності повної зупинки системи.

5. Байпасна система. Наявність статичного байпасу (static bypass) є критично важливою для забезпечення можливості технічного обслуговування або ремонту без відключення навантаження, що особливо актуально для медичних закладів.

Переваги ДБЖ з подвійним перетворенням (Online UPS)

ДБЖ з подвійним перетворенням (Online UPS) використовує безперервну конверсію змінного струму в постійний і знову в змінний, що забезпечує низку технічних переваг:

1. Стабільність вихідної напруги. Завдяки постійному перетворенню електроенергії забезпечується фільтрація вхідних коливань напруги та підтримка стабільного синусоїдального сигналу на виході, що критично важливо для чутливих систем МРТ та КТ.

2. Безперервний режим роботи. ДБЖ з подвійним перетворенням забезпечує нульовий час перемикання на резервне живлення, що мінімізує ризики відключення систем під час діагностичних процедур.

3. Захист від високочастотних перешкод та імпульсних стрибків. Системи подвійного перетворення ефективно фільтрують шум, захищаючи електронні компоненти медичного обладнання від пошкоджень, що можуть бути спричинені нестабільною електромережею.

Архітектура ДБЖ для кращої ремонтоздатності (модульні рішення)

Модульна архітектура ДБЖ є важливим фактором для підвищення експлуатаційної надійності та зниження часу простою медичних систем.

Основні переваги модульних рішень:

1. Гнучке масштабування. Можливість нарощування потужності шляхом додавання модулів дозволяє адаптувати систему під потреби різних діагностичних комплексів без повної заміни ДБЖ.

2. Швидке технічне обслуговування. У разі несправності одного з модулів, його можна оперативно замінити без зупинки живлення критично важливого обладнання, що знижує час простою до мінімуму.

3. Висока відмовостійкість. Модульні системи забезпечують розподілене навантаження між кількома модулями, що підвищує їх надійність і зменшує ризик повного відключення обладнання у разі виходу з ладу одного з модулів.

Наслідки використання медичної техніки без ДБЖ

Для комп'ютерних томографів (КТ) та ангіографів:

- Перегрів рентгенівської трубки. У випадку раптового припинення сканування, охолодження аноду зупиняється, що призводить до ризику його перегріву. Це може спричинити серйозні пошкодження рентгенівської трубки та потребувати її заміни, що є високовартісною процедурою.

- Втрата даних та повторне сканування. У разі відключення живлення під час сканування, діагностична процедура буде перервана, а отримані дані можуть бути втрачені. Це вимагає повторного опромінення пацієнта, що підвищує радіаційне навантаження на організм.

Для ангіографів

- Тривалість автономної роботи. Для безпеки пацієнтів під час інвазивних процедур на ангіографах, час автономної роботи ДБЖ повинен бути не менше 7 хвилин при піковому навантаженні. Це забезпечує можливість безпечно вивести катетер із судин пацієнта або здійснити плавний перехід на дизель-генератор без переривання роботи системи.

Для магнітно-резонансних томографів

- Втрата гелію або квенч. У разі відсутності живлення гелієвого компресору МРТ та чилера, який охолоджує гелієвий компресор, МРТ починає втрачати рідкий гелій, що в результаті тривалого простою без живлення може призвести до квенчу (викиду всього об’єму гелію з магніту.  В той же час ДБЖ забезпечує підтримку МРТ у режимі очікування (StandBy) до 5 годин, що є критично важливим для збереження температурного режиму магнітів і готовності системи до негайного відновлення роботи. Також при переході на резервне живлення або дизель-генератор, ДБЖ гарантує стабільну роботу МРТ без втрати даних під час тривалих діагностичних досліджень.

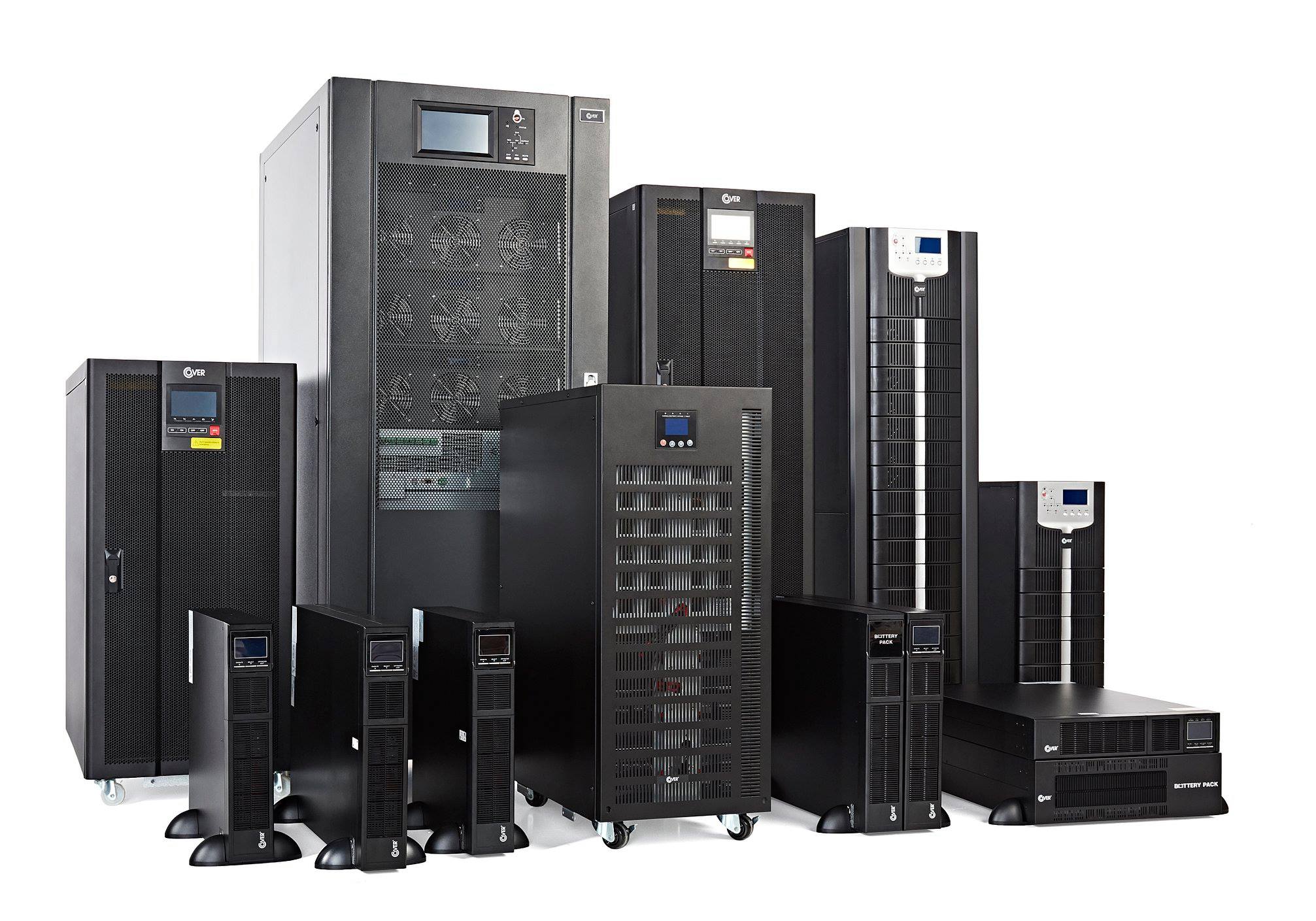

Переваги ДБЖ торгової марки Cover польського виробника COMEX S.A.

Ми пропонуємо на ринку ДБЖ торгової марки Cover, розроблені польською компанією COMEX, мають низку технічних переваг, що роблять їх ефективними для медичних закладів:

1. Високоякісні компоненти та модульна архітектура. Використання передових технологій у розробці забезпечує стабільну роботу та високу надійність ДБЖ, що особливо важливо для чутливого медичного обладнання.

2. Інноваційні рішення для енергоефективності. Системи Cover вирізняються високою енергоефективністю та низьким коефіцієнтом втрат (коефіцієнт перетворення 1:1), що знижує експлуатаційні витрати.

3. Широкий вибір конфігурацій. Лінійка Cover пропонує широкий спектр моделей з різними характеристиками для покриття потреб різноманітного медичного обладнання, що робить їх універсальним рішенням для медичних закладів будь-яких масштабів.

4. Тривалий ресурс роботи. Завдяки використанню надійних акумуляторів та сучасних систем управління енергоспоживанням, ДБЖ виробництва COMEX S.A. мають тривалий термін служби без зниження ефективності.

Таким чином, вибір і встановлення відповідного ДБЖ є ключовим елементом для безпечної та безперебійної роботи медичних систем, зокрема КТ, МРТ та ангіографів, а також для забезпечення безпеки пацієнтів та зниження ризиків аварійних ситуацій під час діагностичних процедур.

Звертайтесь до нашого відділу продаж за контактними даними: 044 338 00 95

Наші спеціалісти проконсультують Вас та допоможуть обрати найбільш оптимальне рішення відповідно до Ваших потреб та параметрів Вашого медичного обладнання.
