Важливість якісного технічного завдання для підготовки приміщень до монтажу важкої медичної техніки

Планування та проєктування

Підготовка технічного завдання (ТЗ) є критично важливим етапом у процесі встановлення медичного обладнання, особливо важкої техніки, такої як комп'ютерні томографи (КТ), магнітно-резонансні томографи (МРТ), ангіографічні системи та рентген-діагностичні системи. ТЗ є документом, що чітко визначає всі технічні і просторові вимоги, необхідні для належного функціонування цього обладнання. Точне і ретельне планування дозволяє уникнути проблем на етапі монтажу та в подальшій експлуатації обладнання, зменшує ризики виникнення помилок і гарантує відповідність приміщень усім технічним вимогам.

Адаптація приміщень

· Екранування приміщень для МРТ

Однією з основних вимог до приміщень, де планується встановлення МРТ, є необхідність радіочастотного екранування, так званої "клітки Фарадея". Це екранування запобігає проникненню зовнішніх електромагнітних сигналів, які можуть вплинути на стабільність роботи магніту. Невідповідність приміщення цим вимогам може призвести до появи артефактів на зображеннях, що ускладнить діагностику і знизить якість медичних послуг.

· Захист від рентгенівського випромінювання

Приміщення для встановлення КТ, ангіографів та рентген-діагностичних систем (обладнання, яке містить ДІВ (джерело іонізуючого випромінювання))  повинно бути обладнане рентгенозахисними матеріалами, такими як свинцеві плити, баритова штукатурка або баритовий гіпсокартон. Також в кімнаті сканування повинні бути встановлені спеціальні рентгензахисні двері та вікна. Це необхідно для мінімізації впливу рентгенівського випромінювання на персонал і пацієнтів у сусідніх приміщеннях. Неправильний захист може призвести до небажаних наслідків для здоров’я, тому дотримання вимог ТЗ та розрахунків радіаційного захисту  у цьому питанні є обов’язковим.

Примітка: розрахунками радіаційного захисту дистриб’ютори медичного обладнання не займаються, так як це відповідальність Користувача медичного обладнання, яке містить ДІВ, він повинен звернутися до відповідних компаній та органів, які мають необхідні дозволи та сертифікацію.

· Температурний і вологісний режим

Обладнання, таке як МРТ та КТ, вимагає підтримки стабільних умов навколишнього середовища — зокрема, певної температури та рівня вологості. Це важливо для забезпечення правильної роботи систем охолодження та запобігання конденсації, яка може пошкодити електронні компоненти обладнання. Вимоги до температурного і режиму вологості мають бути чітко визначені у ТЗ, щоб гарантувати надійність і довговічність техніки.

Безпека та відповідність стандартам

Технічне завдання повинно включати вимоги до безпеки пацієнтів і персоналу. Зокрема, це стосується забезпечення належного рівня захисту від рентгенівського випромінювання та відповідності стандартам для медичних закладів. Виконання цих вимог сприяє безпечній експлуатації обладнання і мінімізує ризики виникнення нештатних ситуацій. Це також забезпечує відповідність медичного закладу нормам і вимогам контролюючих органів. Також важливим аспектом є врахування логістики пацієнтів в медичному закладі, яка передбачає оптимальний шлях доставлення пацієнта в кімнату сканування або в операційну кімнату у випадку ангіографічної системи.

Оптимізація витрат

Складання детального і продуманого ТЗ дозволяє оптимізувати витрати на встановлення та експлуатацію медичного обладнання. ТЗ допомагає точно розрахувати необхідні ресурси, включаючи матеріали для екранування або рентген-захисту, систему кондиціювання та інші інженерні системи. Це дозволяє уникнути непередбачених витрат, пов'язаних із помилками на етапі планування, і забезпечує ефективне використання коштів.

Роль дистриб’юторів та значення комунікації

Дистриб'ютори медичного обладнання відіграють ключову роль у підготовці якісного ТЗ. Вони забезпечують медичні заклади необхідною інформацією про технічні вимоги обладнання і часто надають консультації щодо адаптації приміщень. Відповідальний підхід дистриб'юторів до підготовки ТЗ сприяє злагодженому та швидкому процесу встановлення, зменшенню ризиків та підвищенню рівня якості надання комплексу послуг та задоволення клієнтів.

Ефективна комунікація між дистриб'ютором, медичним закладом та підрядниками є вирішальною для створення чіткого і детального ТЗ. Спільна робота всіх зацікавлених сторін дозволяє врахувати всі аспекти встановлення обладнання та забезпечити відповідність ТЗ реальним потребам і можливостям закладу. Це також допомагає уникнути непорозумінь і забезпечує чітку координацію робіт.

Довгострокова експлуатація

Технічне завдання є основою для довгострокової ефективної експлуатації медичного обладнання. Воно враховує всі необхідні параметри для надійної та тривалої роботи техніки. Належне складання ТЗ знижує ймовірність виникнення технічних проблем у майбутньому, що забезпечує безперервність надання медичних послуг та збереження високої якості діагностики та лікування.

Наслідки некоректно підготовленого технічного завдання

Неправильне або некоректно підготовлене технічне завдання може призвести до серйозних наслідків під час експлуатації медичного обладнання:

• Магнітно-резонансні томографи: Неякісне або невідповідне до вимог виробника МРТ радіочастотне екранування може призвести до появи артефактів на зображеннях, що ускладнить діагностику або взагалі не дозволить проводити сканування. Також це може призвести до необхідності повторних проведень сканування, що в результаті не тільки впливає на якість медичних послуг, але й збільшує тривалість процедури та витрати на електроенергію.

В разі інсталяції МРТ-системи без попереднього вимірювання флуктуацій магнітного поля на місці експлуатації системи, є висока ймовірність отримати нефункціонуючий МРТ, через неможливість компенсувати електромагнітні завади в процесі шиммінгу МРТ-системи. У випадку виявлення артефактів на зображенні, спричинених стороннім електромагнітним впливом вже після монтажу МРТ, клієнту необхідно буде знімати магнітне поле МРТ-системи (це супроводжується втратою суттєвого об’єму гелію), розбирати змонтоване радіочастотне екранування (клітку Фарадея) та робити шилдінг стін кабінету МРТ. Це все призводить до великих додаткових витрат, тому дистриб'ютори компанії Canon Medical Systems завжди при виборі приміщень для монтажу магнітно-резонансних томографів здійснюють заміри флуктуацій електромагнітного поля, та узгоджують отримані дані вимірів та конфігурацію приміщення з виробником обладнання. Більш детальніше ознайомитися з даною послугою Ви можете за посиланням: «посилання на статтю Про вимірювання флуктуацій магнітного поля».

• Комп’ютерні томографи: Недостатній захист від рентгенівського випромінювання може підвищити рівень променевого навантаження на персонал і пацієнтів у сусідніх приміщеннях, що створює серйозні ризики для здоров'я. Крім того, невідповідний температурний режим може призвести до перегріву обладнання і його виходу з ладу. Так, наприклад, якщо температура в кімнаті сканування стабільно перевищує норми виробника КТ, то це негативно впливає на найбільш дороговартісний компонент системи – детектор, в результаті скорочуючи його термін експлуатації.

• Ангіографічні системи: Некоректно спроектована система вентиляції та кондиціонування може призвести до підвищення вологості в процедурній та/або в технічній кімнаті, що негативно вплине на точність роботи обладнання та призведе до корозії внутрішніх компонентів або рухомих вузлів С-арки ангіографу або столу.

Якісне технічне завдання від Canon Medical Systems

На ринку медичного обладнання в Україні особливу роль у підготовці технічного завдання відіграють дистриб'ютори компанії Canon Medical Systems. Вони завжди забезпечують своїх Клієнтів якісним і детально розробленим ТЗ, що враховує всі необхідні технічні вимоги для підготовки приміщень до встановлення важкої медичної техніки. Завдяки великому досвіду та високим стандартам якості, Canon Medical Systems допомагає медичним закладам уникнути можливих проблем на етапі монтажу та подальшої експлуатації обладнання.

Таким чином, правильна та якісна підготовка технічного завдання є запорукою безпечної і ефективної експлуатації медичного обладнання, а також гарантією тривалого терміну його служби.

2D План розташування обладнання МРТ

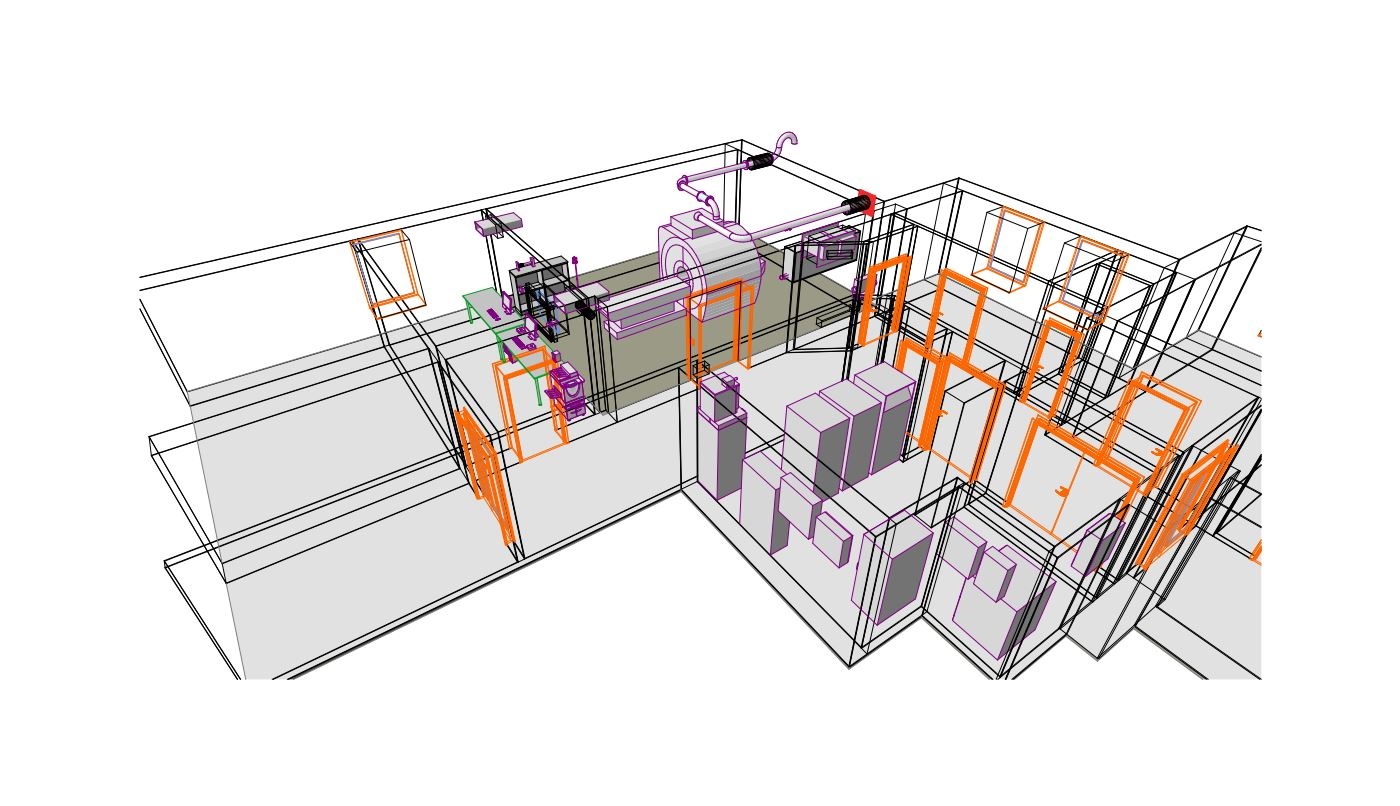

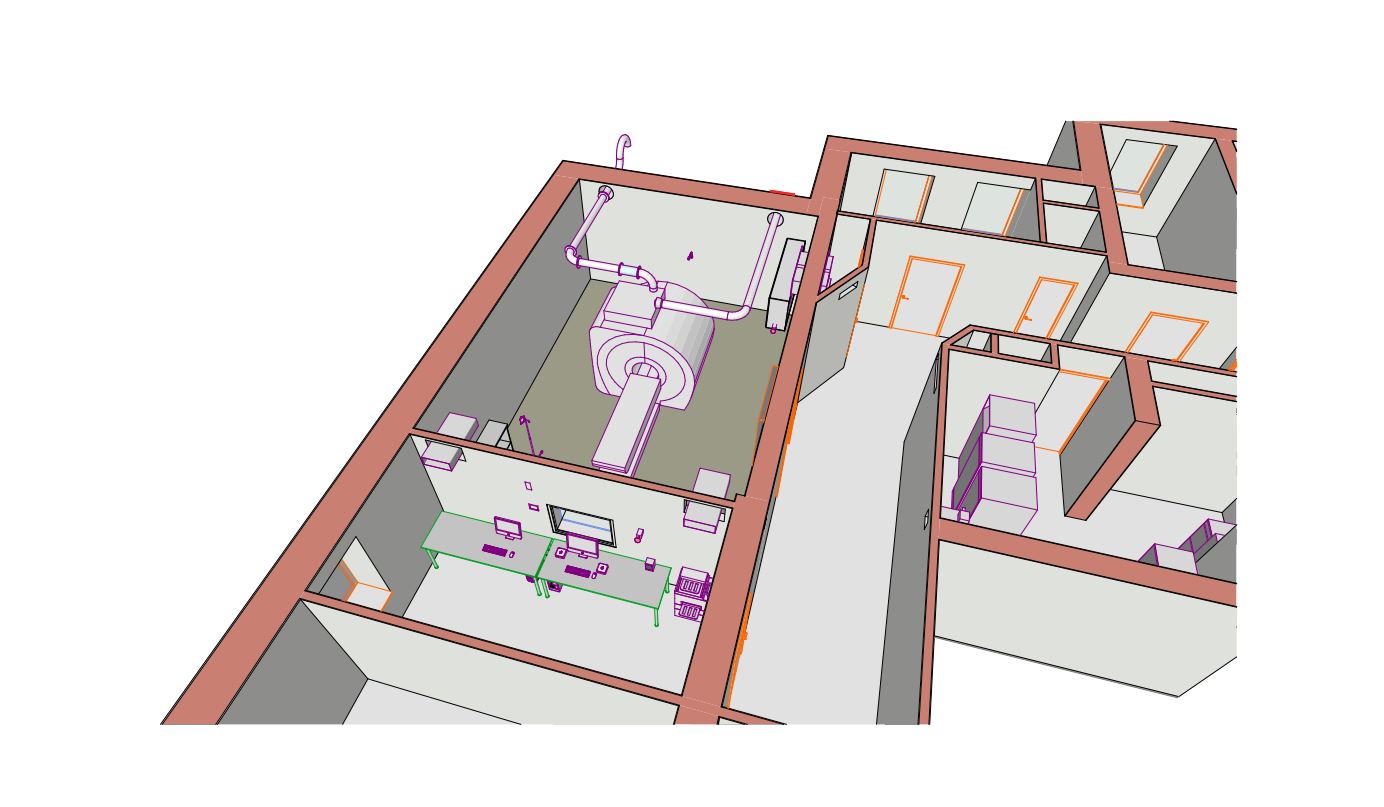

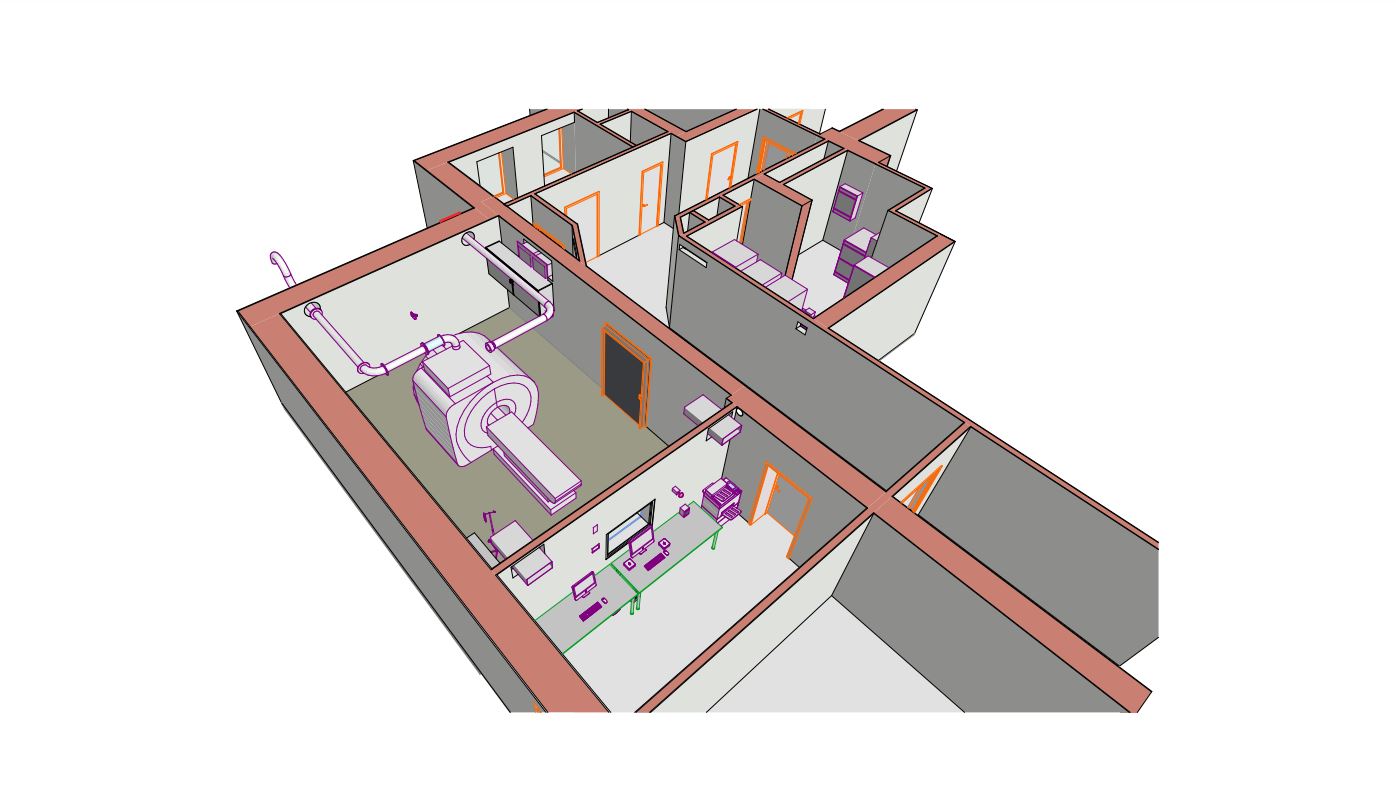

3D види розташуваня обладнання МРТ
