Відкриваємо нові горизонти в ультразвуковій діагностиці - новий світ Aplio i-серії. Частина 3

Злоякісна меланома

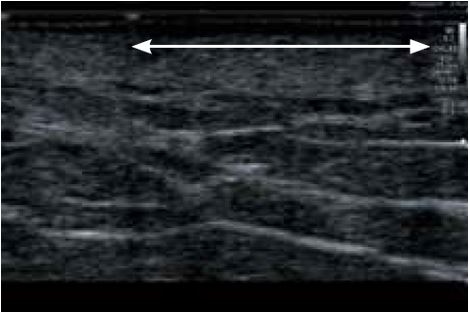

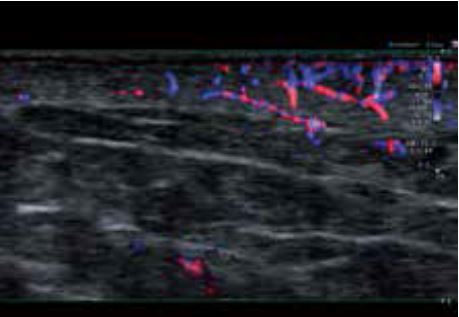

Під час діагностики меланоми важливо визначити, чи перевищує глибина проникнення ураження 1 мм, оскільки лікування може відрізнятися. Ультрависокочастотний датчик забезпечує безпрецедентну просторову роздільну здатність для візуалізації проникнення ураження під шкіру обличчя ( мал. 3а). Після вимірювання підтверджено, що товщина меланоми трохи перевищує 1 мм. Супермікросудинна візуалізація (SMI), доплерівська технологія, яка здатна відображати низькошвидкісний мікро кровотік, показує велику кількість доплерівських сигналів, що надходять від ураження, підтверджуючи, що це злоякісна меланома (Рис. 3б).

Підшкірний абсцес (спричинений укусом собаки)

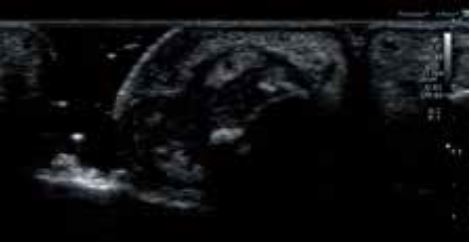

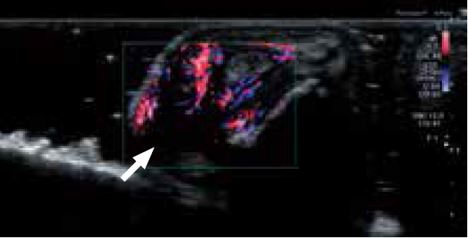

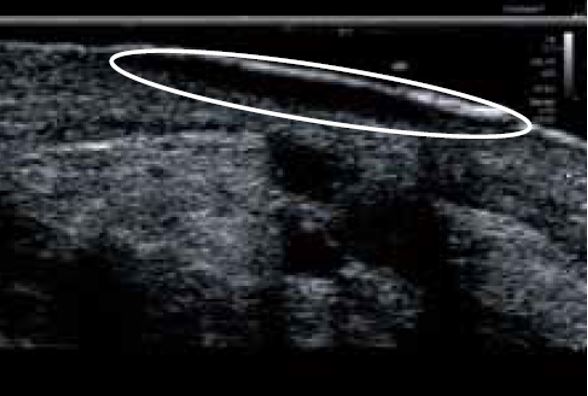

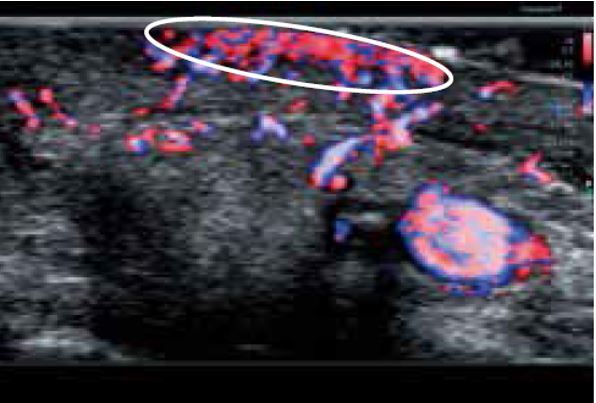

Неможливо розрізнити межі абсцесу на сірошкальному зображенні (рис. 5а). На SMI чітко видно гіперемію навколо невеликої аваскулярної ділянки в підмізинному пальці пацієнта (рис. 5б), що є чітким свідченням наявності абсцесу. Підозра була підтверджена під час операції. Надзвичайна роздільна здатність у сірошкальному діапазоні та найдрібніші судинні деталі, які забезпечують SMI-зображення, не можуть бути виявлені за допомогою жодного іншого методу візуалізації.

Бешихове запалення

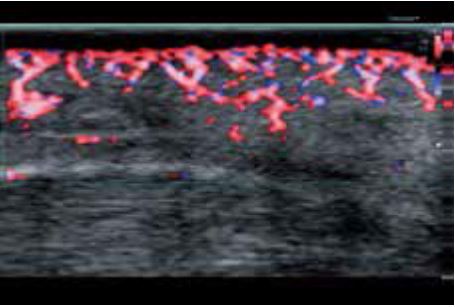

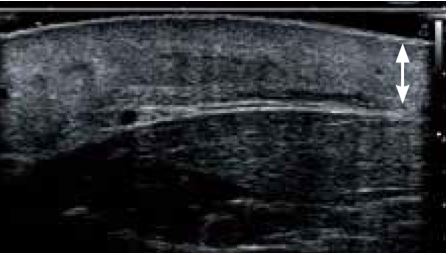

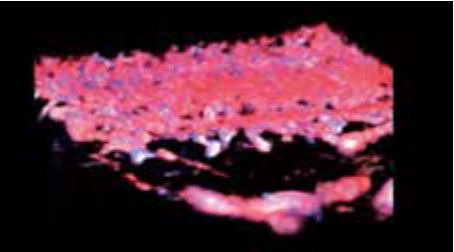

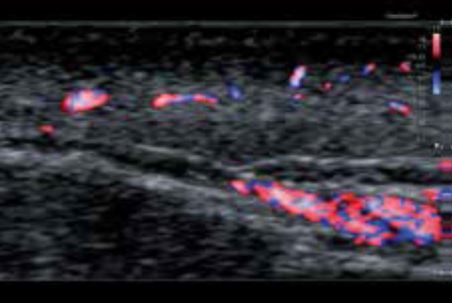

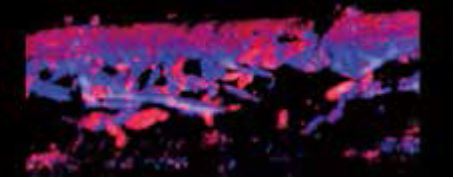

Роздільна здатність зображення, яку забезпечує PLI-2004BX, чітко демонструє підшкірний набряк у місці ураження (рис. 6а). На кольорових зображеннях SMI (cSMI), отриманих за допомогою звичайного лінійного датчика, важко візуалізувати деталі ураження та гіперемію в епідермісі та дермі (рис. 6б). Тоді як вища чутливість cSMI надвисокочастотного датчика легко ідентифікує посилення кровотоку внаслідок сильного запалення (рис. 6в). Крім того, 3D cSMI-зображення, отримане за допомогою PLI-2004BX зі Smart Sensor 3D, одразу відображає всю судинну систему (рис. 6г). Ультрависокочастотний датчик має великий потенціал в дерматології і, як очікується, в повній мірі продемонструє свої видатні можливості з розмежування найдрібніших структур.

Виключення можливості розвитку атрезії жовчовивідних шляхів

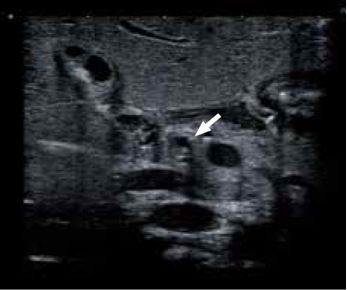

Діагностика атрезії жовчовивідних шляхів у дітей є складним завданням, проте це одне з найважливіших клінічних застосувань ультразвукової візуалізації. Існує чотири основні типи атрезії жовчовивідних шляхів, але майже всі типи можна виключити, якщо підтвердити прохідність жовчної протоки від портального отвору печінки до загальної жовчної протоки. Оскільки діаметр дитячої жовчної протоки становить приблизно 1 мм (стрілка), визначити її прохідність за допомогою звичайних датчиків надзвичайно складно. За допомогою нового надвисокочастотного датчика можна підтвердити прохідність позапечінкової жовчної протоки і, відповідно, з упевненістю виключити атрезію жовчовивідних шляхів ( мал. 7). Нове покоління датчиків Aplio i-серії дозволяє збільшити клінічну достовірність діагнозу та уникнути додаткових інвазивних діагностичних процедур.

Пухлинний висів раку шлунка

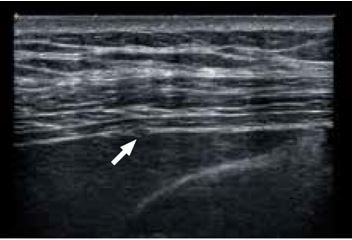

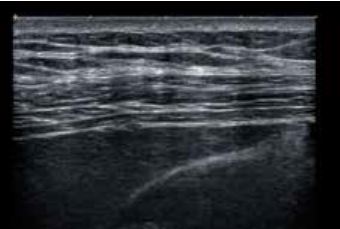

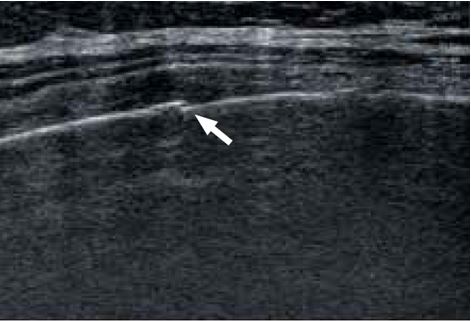

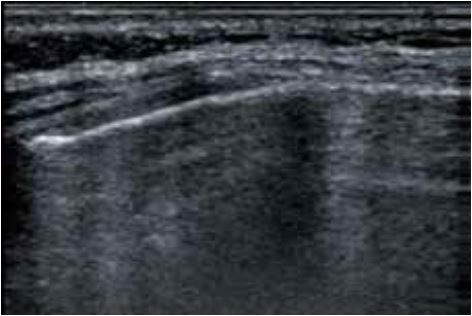

Ці знімки зроблені у пацієнта з раком шлунка на пізній стадії. Діагностика проростання пухлини у цього пацієнта необхідна для того, щоб уникнути зайвого хірургічного втручання. За допомогою датчика з частотою 12 МГц ( мал. 8а) було важко підтвердити наявність проростання пухлини. Однак PLI-2004BX чітко демонструє вузлики проростання (стрілка), що дозволяє впевнено ідентифікувати рак 4 стадії (рис. 8б). Таким чином, пацієнту не призначено хірургічного втручання. У таких пацієнтів також важливо ретельно обстежити черевну порожнину, оскільки метастази карциноми шлунка є поширеним явищем. Для більш точного обстеження наполегливо рекомендується використовувати надвисокочастотний датчик.

Висновок

Надвисокочастотний лінійний датчик PLI-2004BX може використовуватися для дослідження будь-яких анатомічних ділянок та забезпечує неперевершену просторову роздільну здатність і підвищену чутливість для нових прогресивних допплерівських технологій, таких як SMI. Збільшений діапазон частот розширює можливості клінічного застосування, включаючи інтраопераційне ультразвукове дослідження.
