Open Rib: Відкриття нових поглядів у звітуванні про травми грудної клітки

Історія пацієнта

58-річна жінка надійшла до відділення екстреної допомоги після мотоциклетної аварії, і їй було призначено комп'ютерну томографію грудної клітки, живота та тазу. Протокол травми також включав обробку Open Rib, яка автоматично генерує розгорнуте зображення грудної клітки та надсилає цей об'єм безпосередньо до PACS.

Результат

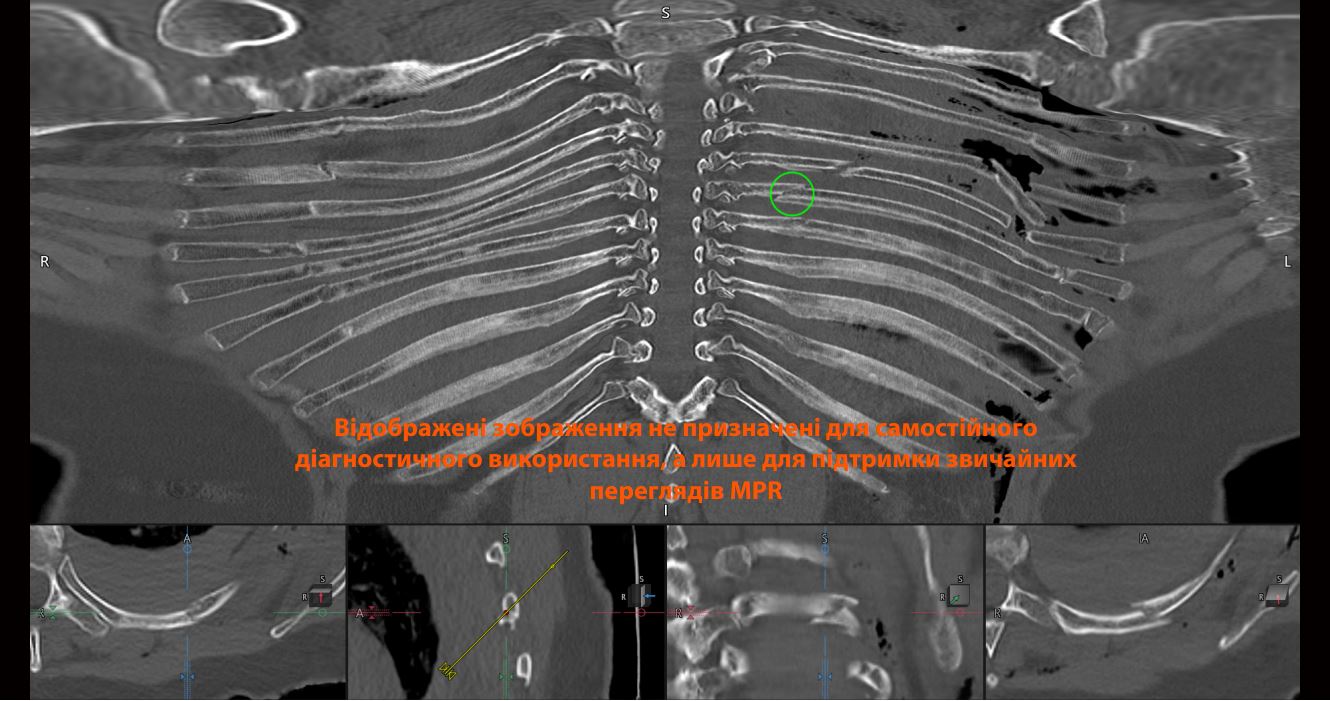

Додаток Open Rib забезпечує відкритий вид усіх 12 ребер з обох сторін. З правого боку швидко можна виявити кілька недислокованих переломів ребер з другого по восьме з боку. З лівого боку є один перелом на восьмому ребрі та по два переломи на третьому, четвертому, п'ятому, шостому та сьомому ребрах, що утворює флотуючу грудну клітку — потенційно небезпечний для життя стан.

Технологія

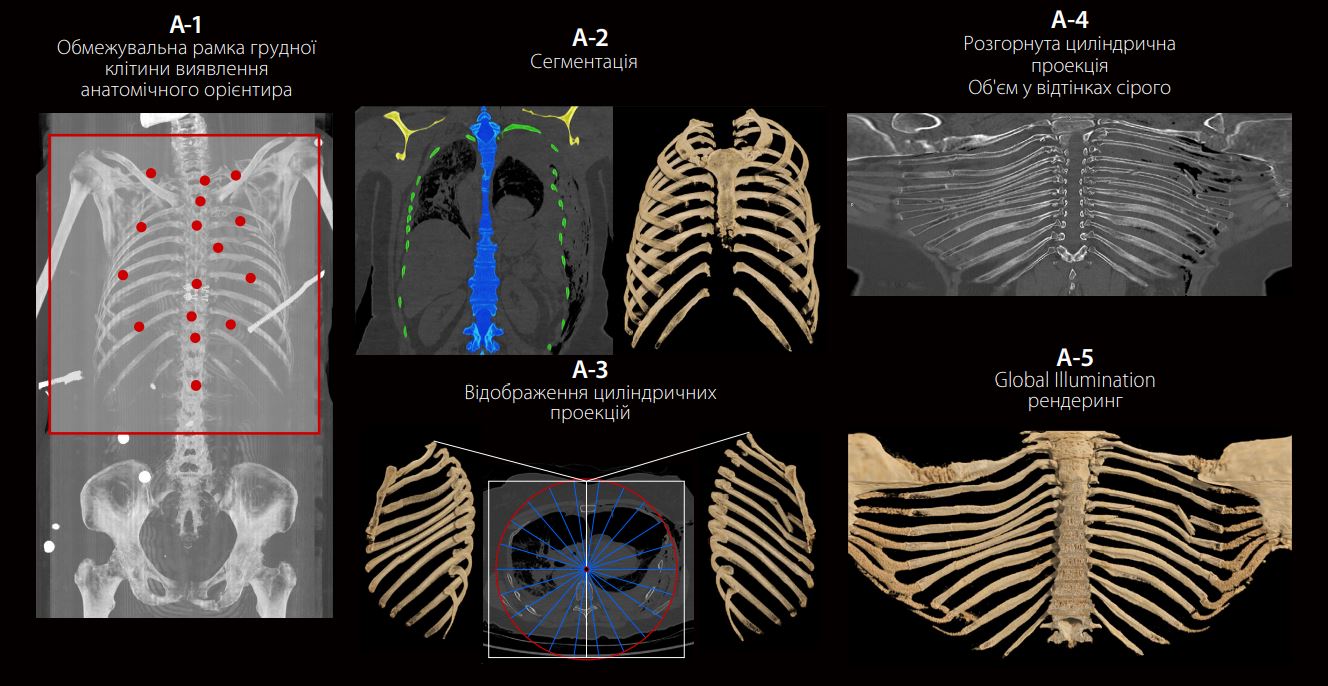

Додаток Open Rib має три основні автоматичні етапи для отримання розгорнутого безперешкодного зображення грудної клітки. Перший етап — налаштування обмежувального прямокутника для сегментації на основі атласу (A-1). Після розміщення обмежувальних прямокутників виявляється і сегментується кісткова грудна стінка (A-2). Етап розгортання використовує циліндричну проекцію для відображення кісткової грудної стінки на складну корональну площину (A-3). Результатом є розгорнуте безперешкодне 3D-об'єм грудної клітки, показаний в одному зображенні (A-4) та (A-5).

Висновок

Через кривизну ребер традиційне звітування для оцінки патології ребер вимагає від лікаря постійного перегляду та коригування мультипланарних реконструкцій. Кожне ребро потрібно оцінювати послідовно, одне за одним і з обох боків. Це виснажлива та трудомістка робота. Вид Open Rib має на меті спростити цю задачу, автоматично відображаючи всю грудну клітку в одній площині, щоб допомогти в візуалізації анатомії грудної клітки.. У цього пацієнта вид Open Rib швидко дозволив оцінити кілька дислокованих і недислокованих переломів на кількох ребрах з обох сторін, що призвело до утворення флотуючої грудної клітки з лівого боку.

Ключові переваги

• Одночасне зображення всіх ребер в одному вигляді

• Візуалізація реберно-хондрального хряща та м’яких тканин

• Прочитайте та повідомте про вид Open Rib безпосередньо з PACS з автоматичною обробкою

• Ефективна комунікація та співпраця з лікарями, які направляють

1. Urbaneja, et al, 2019, European Journal of Radiology, 110, pp.121-127.

2. Tobon-Gomez, C, et al, 2018, Computational Methods and Clinical Application in Musculoskeletal Imaging, pp. 36-47.
